Auswahl der richtigen Wendeschneidplatte für Fräsarbeiten
- Bei der Auswahl der richtigen Wendeschneidplatte für Ihre Fräsarbeiten spielen mehrere Variablen eine Rolle: der verwendete Fräserkörper (Fräserserie), die Art der Bearbeitung (Werkzeugbahntyp), der Schnittkantenwinkel (Steigungswinkel), die Schnitttiefe, die zu bearbeitenden Materialien und vieles mehr. Verwenden Sie die Filter unten auf der linken Seite, um Ihre Auswahl einzugrenzen und die gewünschten Wendeschneidplatten zu finden.
- Fräserserien: Filtern Sie nach der Haas Fräserserie, um alle für diesen bestimmten Fräser verfügbaren Wendeschneidplatten zu finden. Wenn Sie die Fräserserie nicht kennen (oder einen Fräserkörper haben, der nicht von Haas stammt), können Sie auch nach dem Wendeschneidplattentyp (Form) oder der ANSI-Bezeichnung filtern.
- Materialtyp: Filtern Sie nach dem primären Werkstückmaterial, um die Wendeschneidplatten zu finden, die sich am besten für dieses bestimmte Material eignen. Sie können auch nach dem sekundären Werkstückmaterial filtern, um Wendeschneidplatten zu finden, die zum Schneiden mehrerer Materialien geeignet sind.
- Schnitttiefe: Die maximale Zerspantiefe (Depth of Cut, DOC) für eine bestimmte Wendeschneidplatte Der maximale DOC-Wert wird von vielen Variablen beeinflusst und ist möglicherweise nicht unter allen Bedingungen zu erreichen.
- Werkzeugbahn-Typ: Stirnfräsen, Schulterfräsen, Schlitzen, Rampenfräsen, Wendelfräsen, Kopierfräsen, Tauchfräsen usw.
- Steigungswinkel: 90°, 45°, 15°, 11° – hängt vom Fräserkörper ab.
WERKZEUGBAHNTYP
ISO-MATERIALTYP
P - STAHL M - EDELSTAHL K - GUSSEISEN N - N – ALUMINIUM / NICHTEISEN S - HOCHTEMPERATURLEGIERUNGEN H- GEHÄRTETE METALLE

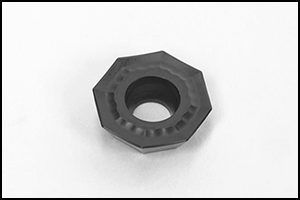

HOP – Haas Octagon Positive
Werkzeugbahn-Typ: Planfräsen
45°-Schnittkante | Zerspantiefe max. 0,138" (3,5 mm)
- Positiver axialer Spanwinkel, positive Radialneigung
- 45-Grad-Schnittkante
- Wendeschneidplatten mit 8 Schnittkanten
- Schraubklemmen
VERFÜGBARE HAAS GÜTEN
- HP30
- HMP20
- HMP35
- HN25
- HK25
ANWENDBARE WERKSTÜCKMATERIALIEN
P M K N

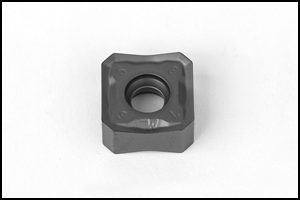

HSNP – Haas Square Negative Positive
Werkzeugbahn-Typ: Planfräsen
45°-Schnittkante | Zerspantiefe max. 0,275" (7,0 mm)
- Negativer axialer Spanwinkel, positive Radialneigung
- Doppelseitige, extradicke Wendeschneidplatte mit 8 Schnittkanten
- Großer Spanwinkel reduziert die Schnittkräfte
- Geometrie der Wendeschneidplatten für gute Oberflächenqualität
VERFÜGBARE HAAS GÜTEN
- HP30
- HMP20
- HMP35
- HK25
ANWENDBARE WERKSTÜCKMATERIALIEN
P M K

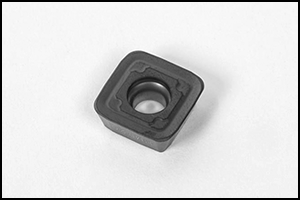

HRNP – Haas Rectangle Negative Positive
Werkzeugweg-Typ: Stirnfräsen, Schulterfräsen
90°-Schnittkante | Zerspantiefe max. 0,571" (14,5 mm)
- Negativer axialer Spanwinkel, positive Radialneigung
- 90-Grad-Schulterfräser mit rechteckiger Schneidplatte
- Doppelseitige, dickere Wendeschneidplatten für hohe Stabilität und tiefere Schnitte
VERFÜGBARE HAAS GÜTEN
- HP30
- HMP20
- HMP35
- HN25
- HK25
ANWENDBARE WERKSTÜCKMATERIALIEN
P M K N

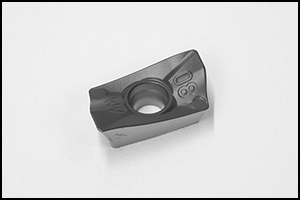

HCSHF –
Haas Double Square High Feed
Werkzeugbahntyp:
Stirnfräsen, Rampenfräsen, Wendelfräsen, Kopierfräsen, axiales Tauchfräsen
17,23°-Schnittkante | Zerspantiefe max. 0,07" (1,8 mm)
- Negativer axialer Spanwinkel, negative Radialneigung
- Positiver Spanwinkel für geringere Schnittkräfte
- Starke Schwingungs- und Stoßfestigkeit
- Große Spantasche für eine reibungslosere Spanförderung
VERFÜGBARE HAAS GÜTEN
- HMP20
- HMP35
ANWENDBARE WERKSTÜCKMATERIALIEN
P M

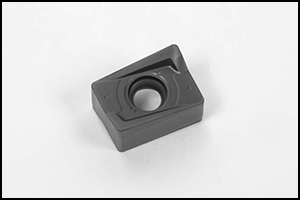

HSHF – Haas Square High Feed
Werkzeugbahntyp: Stirnfräsen, Schlitzen, Rampenfräsen, Wendelfräsen, Kopierfräsen, axiales Tauchfräsen
15°-Schnittkante | Zerspantiefe max. 0,071" (1,8 mm)
- 15-Grad-Hochvorschubfräser
- Wendeschneidplatten mit 4 Schnittkanten
- Rampenfräsen möglich
- Doppeltes Spannsystem für Wendeschneidplatten
VERFÜGBARE HAAS GÜTEN
- HP30
- HMP20
- HMP35
ANWENDBARE WERKSTÜCKMATERIALIEN
P M

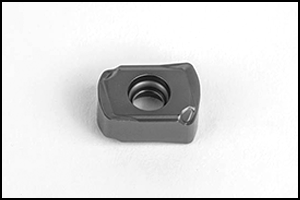

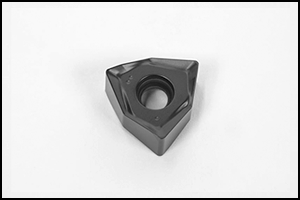

HS6NP – Haas Sq Shoulder 6 Negative Positive
Werkzeugbahn-Typ:
Stirnfräsen, Schulterfräsen, Schlitzen
90°-Schnittkante | Zerspantiefe max. 0,303" (7,7 mm)
- 90-Grad-Schulterfräser
- Doppelseitige, dickere Wendeschneidplatte für hohe Stabilität und tiefere Schnitte
- Wendeschneidplatten mit 6 Schnittkanten
VERFÜGBARE HAAS GÜTEN
- HP30
- HMP20
- HMP35
- HN25
- HK25
ANWENDBARE WERKSTÜCKMATERIALIEN
P M K N

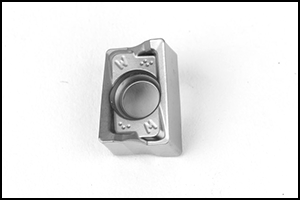

HPAL – High Positive for Aluminum
Werkzeugbahn-Typ:
Stirnfräsen, Schulterfräsen, Schlitzen, Rampenfräsen, Wendelfräsen, Kopierfräsen
90°-Schnittkante | Zerspantiefe max. 0,67" (17,0 mm)
- Speziell für die „High-Speed“-Bearbeitung von Aluminium entwickelt
- Geschliffene Oberfläche für reibungslose Spanförderung und reduzierte Aufbauschneide
- Hoher Spanwinkel für gute Oberflächengüte und geringere Schnittkräfte
- Geeignet zum Fräsen von Vierkantschultern und zur Bearbeitung von gekrümmten Flächen
VERFÜGBARE HAAS GÜTEN
- HN25
ANWENDBARE WERKSTÜCKMATERIALIEN
N

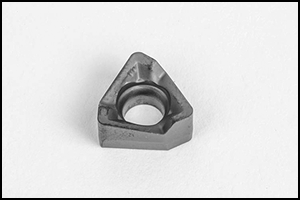

HIEX/HPSM – Haas High Positive Shell Mill
Werkzeugbahn-Typ:
Stirnfräsen, Schulterfräsen, Schlitzen, Rampenfräsen, Wendelfräsen, Kopierfräsen
90°-Schnittkante | Zerspantiefe max. 0,649" (16,5 mm)
- Hervorragende Rechtwinkligkeit und minimierte Schnittkräfte
- Optimiert für hochwertige Oberflächen
- Hoher Spanwinkel senkt die Schnittkräfte und minimiert die Gratbildung
- Hohe Geschwindigkeit und hohe Vorschubleistung verbessern die Produktivität
VERFÜGBARE HAAS GÜTEN
- HU30
- HP25
- MKP30
ANWENDBARE WERKSTÜCKMATERIALIEN
P M K
HIE – Haas Schaftfräser mit Wendeschneidplatten
Werkzeugbahntyp:
Stirnfräsen, Schulterfräsen, Schlitzen, Rampenfräsen, Wendelfräsen, axiales Tauchfräsen
90°-Schnittkante | Zerspantiefe max. 0,217" (5,5 mm)
- Hervorragende Rechtwinkligkeit und minimierte Schnittkräfte
- Optimiert für hochwertige Oberflächen
- 3-seitiges Spannen für stabilen Betrieb unter harten Bedingungen
- Geeignet für Tauchfräsen
VERFÜGBARE HAAS GÜTEN
- HU30
- HU40
- HP25
- HN25A
ANWENDBARE WERKSTÜCKMATERIALIEN
P M K N

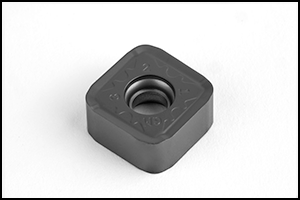

HEHF – Haas Schaftfräser für hohe Vorschübe
H
Werkzeugbahn-Typ: Stirnfräsen, Rampenfräsen, Wendelfräsen, Kopierfräsen, axiales Tauchfräsen
Gebogene Kante | Zerspantiefe max. 0,039" (1,0 mm)
- Niedriger Eintrittswinkel für hohe Vorschubgeschwindigkeiten
- Hohe Wirtschaftlichkeit durch Wendeschneidplatte mit vier Kanten
- Positiver Spanwinkel für geringere Schnittkräfte
- Breite Freifläche für Steifigkeit und starkes Festklemmen
VERFÜGBARE HAAS GÜTEN
- HU30A
ANWENDBARE WERKSTÜCKMATERIALIEN
P K H
HMIEM – Haas Mini-INDX-Schaftfräser
Werkzeugbahn-Typ:
Stirnfräsen, Schulterfräsen, Schlitzen, Rampenfräsen, Wendelfräsen, Kopierfräsen
90°-Schnittkante | Zerspantiefe max. 0,217" (5,5 mm)
- Hervorragende Rechtwinkligkeit und minimierte Schnittkräfte
- Optimiert für hochwertige Oberflächen
- Hoher Spanwinkel senkt die Schnittkräfte und minimiert die Gratbildung
- Hohe Geschwindigkeit und hohe Vorschubleistung verbessern die Produktivität
VERFÜGBARE HAAS GÜTEN
- HU30
- HN25A
ANWENDBARE WERKSTÜCKMATERIALIEN
P M K N

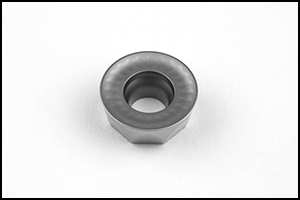

HRPP – Haas Round Positive Positive
Werkzeugbahn-Typ:
Stirnfräsen, Schulterfräsen, Schlitzen, Rampenfräsen, Wendelfräsen, Kopierfräsen
Rundkante | Zerspantiefe. max. 0,236" (6,0 mm)
- Hervorragende Rechtwinkligkeit und minimierte Schnittkräfte
- Optimiert für hochwertige Oberflächen
- Hoher Spanwinkel senkt die Schnittkräfte und minimiert die Gratbildung
- Hohe Geschwindigkeit und hohe Vorschubleistung verbessern die Produktivität
VERFÜGBARE HAAS GÜTEN
- HU30
- HU40
- HP25
- HN25A
- HH10
ANWENDBARE WERKSTÜCKMATERIALIEN
P M K N

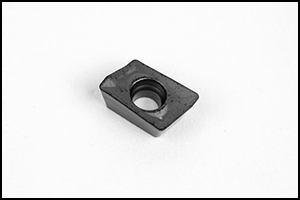

HAPN – Parallelogram Positive Negative
Werkzeugweg Typ: Stirnfräsen, Schulterfräsen
90°-Schnittkante | Zerspantiefe max. 0,63" (16,0 mm)
- Positiver axialer Spanwinkel, negative Radialneigung
- Spiralförmige 3D-Schnittkante für geringere Schnittkräfte
- Wischer-Geometrie für gute Oberflächengüte
- Hervorragende Rechtwinkligkeit und minimierte Schnittkräfte
VERFÜGBARE HAAS GÜTEN
- HP30
- HMP20
- HN25
ANWENDBARE WERKSTÜCKMATERIALIEN
P M N

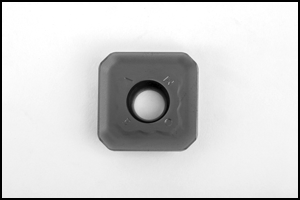

HSPP – Haas Square Positive Positive
Werkzeugbahn-Typ: Planfräsen
45°-Schnittkante | Zerspantiefe max. 0,236" (6,0 mm)
- Positiver axialer Spanwinkel, positive Radialneigung
- Großer Spanwinkel für schnelleres, leichteres Schneiden
- Wendeschneidplatten mit 4 Schnittkanten
VERFÜGBARE HAAS GÜTEN
- HP30
- HMP20
- HN25
ANWENDBARE WERKSTÜCKMATERIALIEN
P M N

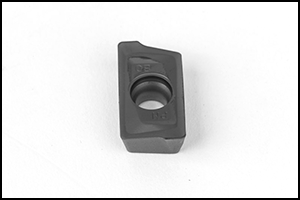

HLNP – Haas Rectangle Negative Positive
Werkzeugbahntyp: Stirnfräsen, Schulterfräsen, Schlitzen, Wendelfräsen, axiales Tauchfräsen
90°-Schnittkante | Zerspantiefe max. 0,059/0,098" (1,5/2,5 mm)
- Doppelseitige Wendeschneidplatten mit 4 Schnittkanten
- Einzigartige Geometrie für geringere Schnittkräfte und längere Lebensdauer
- Hoher Spanwinkel mit starken, scharfen Schnittkanten
- Konzipiert für hocheffizientes Tauchfräsen
VERFÜGBARE HAAS GÜTEN
- HU30
- HMK15
- HMP40C
ANWENDBARE WERKSTÜCKMATERIALIEN
P M K S H

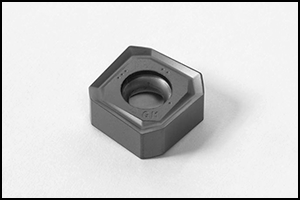

HCSNP – Haas C Square Negative Positive
Werkzeugbahn-Typ: Planfräsen
45°-Schnittkante | Zerspantiefe max. 0,236" (6,0 mm)
- Negativer axialer Spanwinkel, positive Radialneigung
- Doppelseitige, extradicke Wendeschneidplatte mit 8 Schnittkanten
- Geringe Schnittkräfte und hervorragender glatter Schnitt
VERFÜGBARE HAAS GÜTEN
- HU30
- HU40
- HN25A
- MKP30
- HMP40C
ANWENDBARE WERKSTÜCKMATERIALIEN
P M K N

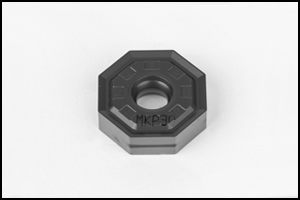

HONP – Haas Octagon Negative Positive
Werkzeugbahn-Typ: Planfräsen
45°-Schnittkante | Zerspantiefe max. 0,217" (5,5 mm)
- Negativer axialer Spanwinkel, positive Radialneigung
- Doppelseitige Wendeschneidplatten mit 16 Schnittkanten
- Spezielle Geometrie für gleichmäßigen Schnitt und lange Lebensdauer
- Starke Wendeschneidplatte und starke Klemmung
VERFÜGBARE HAAS GÜTEN
- HU30
- HU40
- HN25A
- MKP30
- HMP40C
ANWENDBARE WERKSTÜCKMATERIALIEN
P M K H

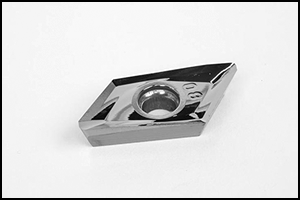

HVPP – Haas 35° Rhombic (V) Positive Positive
Werkzeugbahn-Typ: Axiales Tauchfräsen, Rampenfräsen, Schulterfräsen
90°-Schnittkante | Zerspantiefe max. 0,394" (10,0 mm)
- Positiver axialer Spanwinkel, positive Radialneigung
- Rhombische 35-Grad-Wendeschneidplatten mit zwei verschiedenen Optionen für den Nasenradius
- Hohe Politur für eine ausgezeichnete Oberflächengüte und reduzierte Aufbaukanten
- Große Spanbrechernuten für eine kontrollierte Spanförderung
- Geringe Schnittkräfte aufgrund der positiven Schnittkante
VERFÜGBARE HAAS GÜTEN
- HN25
ANWENDBARE WERKSTÜCKMATERIALIEN
N
ISO-MATERIALTYP
P - STAHL M - EDELSTAHL K - GUSSEISEN N - N – ALUMINIUM / NICHTEISEN S - HOCHTEMPERATURLEGIERUNGEN H- GEHÄRTETE METALLE
● Primärwerkstoff | ○ Sekundärwerkstoff
HP30
ANWENDBARE WERKSTÜCKMATERIALIEN
●P
Primäre Güte für Stahl. Besser bei höheren Geschwindigkeiten. CVD-beschichtete Hartmetall-Güte für mittleren Betrieb zum Schruppen von Stahl bei höheren Schnittgeschwindigkeiten. Optimale Kombination von Verschleißfestigkeit und Härte für eine Vielzahl an Anwendungen. Diese Güte ist nicht so hart wie HMP35.
HMP20
ANWENDBARE WERKSTÜCKMATERIALIEN
○P ●M
Primäre Güte für Edelstahl. Sekundäre Güte für Stahl. Mehrschichtiges PVD-Hartmetall-Substrat zum Schlichten für mittlere Anwendungen mit Edelstahl, Superlegierungen und Stahl. Optimierte Beschichtungsstabilität für höhere Verschleißfestigkeit und thermische Stabilität in einer Vielzahl an Anwendungen.
HMP35
ANWENDBARE WERKSTÜCKMATERIALIEN
●P ○M
Primäre Güte für härtere Stähle. Sekundäre Güte für Edelstahl. CVD-beschichtete Hartmetall-Güte für den mittleren Betrieb bis zum Schruppen für Edelstahl bei einer Vielzahl an Anwendungen. Hohe Verschleißfestigkeit und Beständigkeit gegen Kunststoffdeformationen bei höheren Geschwindigkeiten.
HN25
ANWENDBARE WERKSTÜCKMATERIALIEN
●N
Primäre Güte für Aluminium. Unbeschichtetes Hartmetall-Substrat für feine bis mittlere Anwendungen mit Aluminium und anderen Materialien.
HK25
ANWENDBARE WERKSTÜCKMATERIALIEN
○P ●K
Primäre Güte für Gusseisen. Sekundäre Güte für Stahl. CVD-beschichtetes Hartmetall-Substrat. Optimiert für mittleren Betrieb bis zum Schruppen für Gusseisen und Stahl. Gute Verschleißfestigkeit und Härte bei höheren Schnittgeschwindigkeiten.
MKP30
ANWENDBARE WERKSTÜCKMATERIALIEN
○P ●K
Primäre Güte für Gusseisen. Sekundäre Güte für Stahl. CVD-beschichtete Fräsgüte für höhere Produktivität und „High-Speed“-Bearbeitung von Gusseisen und Stahl. Das Substrat hat eine hohe Härte und Wärmeleitfähigkeit, und die leistungsstarke CVD-Beschichtungsebene bietet ausgezeichnete Hitzebeständigkeit. Die Oberflächenbehandlung nach der Beschichtung mit MT-TiCN + Al₂O₃ bietet eine hohe Beständigkeit gegenüber Ausbrüchen und Rissen. Diese Güte bietet die höchste anfängliche Umfangsgeschwindigkeit bei Stahl.
HP25
ANWENDBARE WERKSTÜCKMATERIALIEN
●P
Primäre Güte für Stahl. Ausgezeichnete Späneabführungsraten aufgrund eines harten Substrats, das speziell für Stahl konzipiert ist, und eine PVD-Beschichtung mit einer hohen Härte und guten Schmierfähigkeit. Hohe Beständigkeit gegen Ausbrüche für eine gute Oberflächenqualität und verlängerte Lebensdauer bei verschiedensten Schneidebedingungen. Diese Güte hat eine mittlere anfängliche Umfangsgeschwindigkeit bei Stahl im Vergleich zu den anderen Güten.
HS Spanbrecher: zur Bearbeitung mit geringen Schnittkräften. Garantiert eine lange Lebensdauer des Werkzeugs sowie eine präzise Bearbeitung bei leichtem Schneiden und der Bearbeitung von hitzebeständigen Superlegierungen.
MHS Spanbrecher zum allgemeinen Fräsen.
HU30
ANWENDBARE WERKSTÜCKMATERIALIEN
○P ●M ○K
Universale PVD-Güte für Stahl, Edelstahl, Gusseisen und hitzebeständige Superlegierungen. Diese mit Titan-Aluminiumnitrid (TiAlN) beschichtete Wendeschneidplatte ist eine hochwertigere universale Güte für Stahl, Gusseisen, hitzebeständige Superlegierungen und Edelstahl. Die Beschichtung und ultra-feine Körnung bieten Verschleißfestigkeit und Oxidationsbeständigkeit. Stabile Bearbeitungsergebnisse durch ausgezeichnete Kantenhärte und Beständigkeit gegenüber Ausbrüchen, obwohl die anfänglichen Umfangsgeschwindigkeiten nicht so hoch wie bei anderen Güten sind.
HS Spanbrecher: zur Bearbeitung mit geringen Schnittkräften. Garantiert eine lange Lebensdauer des Werkzeugs sowie eine präzise Bearbeitung bei leichtem Schneiden und der Bearbeitung von hitzebeständigen Superlegierungen.
MHS Spanbrecher zum allgemeinen Fräsen.
HU40
ANWENDBARE WERKSTÜCKMATERIALIEN
●P ●M ●K
Eine universale Güte mit AlCiN-PVD-Beschichtung, die eine überragende Schmierung und extreme Härte bei der Bearbeitung mit mittleren bis niedrigen Geschwindigkeiten bietet. Zum Schneiden von härteren Materialien, Edelstahl, Stahl und Gusseisen bei mittleren und niedrigen Geschwindigkeiten. Stabile Bearbeitungsergebnisse mit einer guten Beständigkeit gegenüber Rissen, dem Festfressen von Spänen und Ausbrüchen.
HN25A
ANWENDBARE WERKSTÜCKMATERIALIEN
●N
Primäre Güte für Aluminium. Unbeschichtete Güte für Nichteisenlegierungen. Eine speziell geschliffene Oberflächenbehandlung verbessert die Beständigkeit gegenüber Ausbrüchen und Festfressen der Späne, und das ultra-feine Substrat erhöht die Beständigkeit gegen Verschleiß und Ausbrüche.
HU30A
ANWENDBARE WERKSTÜCKMATERIALIEN
●P ●K ○H
Ultra-dichte PVD-Beschichtung mit optimaler Wärmebeständigkeit und Stärke. Diese mit Titan-Aluminiumnitrid (TiAlN) beschichtete Wendeschneidplatte ist eine hochwertigere universale Güte für Stahl, Gusseisen und hitzebeständige Superlegierungen. Die Beschichtung und ultra-feine Körnung bieten Verschleißfestigkeit und Oxidationsbeständigkeit.
Spanbrecher mit verstärkter Schneide: Zur Verwendung mit hochlegiertem Stahl, gehärtetem Stahl und Gusseisen. Verstärkte Kanten verlängern die Lebensdauer des Werkzeugs zur Bearbeitung härterer Materialien.
Allgemeiner Spanbrecher: Zum allgemeinen Fräsen
HH10
ANWENDBARE WERKSTÜCKMATERIALIEN
●P
Vergütet mit physikalischem Aufdampfen für Schruppen von vorgehärtetem Stahl. Ideal für unterbrochenes Schneiden von gehärtetem Stahl und Nassschneiden bei Temperaturschock. Das ultra-feine Substrat bietet große Robustheit und optimierte Verschleißfestigkeit, während PVD die Oberflächenqualität verbessert.
HKP40
ANWENDBARE WERKSTÜCKMATERIALIEN
○P ●K
Primäre Güte für Gusseisen. Sekundäre Güte für Stahl. CVD-beschichtete Fräsgüte, um Gusseisen und Stähle von besonderer Härte zu bearbeiten. Das Substrat hat eine hohe Härte und Wärmeleitfähigkeit, und die leistungsstarke CVD-Beschichtungsebene bietet ausgezeichnete Hitzebeständigkeit. Die Oberflächenbehandlung nach der Beschichtung mit MT-TiCN + Al₂O₃ bietet eine hohe Beständigkeit gegenüber Ausbrüchen und Rissen.
HMP40C
ANWENDBARE WERKSTÜCKMATERIALIEN
●P ●K
Erstklassige Güte für zähe Stähle und Gusseisen. CVD-beschichtete Karbidgüte für das unterbrochene Schneiden von Stahl und kontinuierliches Schneiden von Gusseisen. Hohe Verschleißfestigkeit und Beständigkeit gegenüber plastischer Verformung. Das Substrat bietet hohe Zähigkeit und Wärmeleitfähigkeit und die hochleistungsfähige CVD-Beschichtung sorgt für eine ausgezeichnete Hitzebeständigkeit. Die Oberflächenbehandlung nach der Beschichtung mit MT-TiCN + Al₂O₃ bietet eine hohe Beständigkeit gegenüber Ausbrüchen und Rissen.
HMK15
ANWENDBARE WERKSTÜCKMATERIALIEN
●K
Primäre Güte für Aluminium. Unbeschichtete Güte für Nichteisenlegierungen. Eine speziell geschliffene Oberflächenbehandlung verbessert die Beständigkeit gegenüber Ausbrüchen und Festfressen der Späne, und das ultra-feine Substrat erhöht die Beständigkeit gegen Verschleiß und Ausbrüche.
Videos
