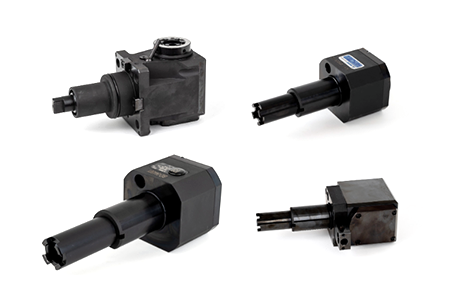

Portaherramientas motorizados (eléctricas) - Prueba
Las opciones de herramientas motorizadas de Haas aumentan la productividad al permitir realizar operaciones secundarias (como fresado, taladrado, laminación y roscado) en una sola puesta a punto, en una máquina. Se usan dos tipos de portaherramientas motorizadas (eléctricas) en máquinas Haas, según la serie* de la máquina y el tipo de torreta: BMT45/65/75 o VDI40. Disponibles portaherramientas tanto axiales como radiales.
NOTA: Revise los gráficos de ciclo de trabajo para un comportamiento con pico máximo.
* Los centros de torneado Haas más antiguos y algunos modelos vendidos en otras regiones pueden estar equipados con torretas VDI o VB en vez de BMT65.
BMT45/65/75
- Patrón de pernos de montaje en base estándar del mercado
- Revestido en óxido negro anticorrosión
- Hardware para refrigerante incluido
- Incluye garantía del fabricante
VDI
- Admite torretas Haas VDI y VB (combinada)
- Soporte VDI 40 mm estándar del sector
- Revestido en óxido negro anticorrosión
- Incluye garantía del fabricante

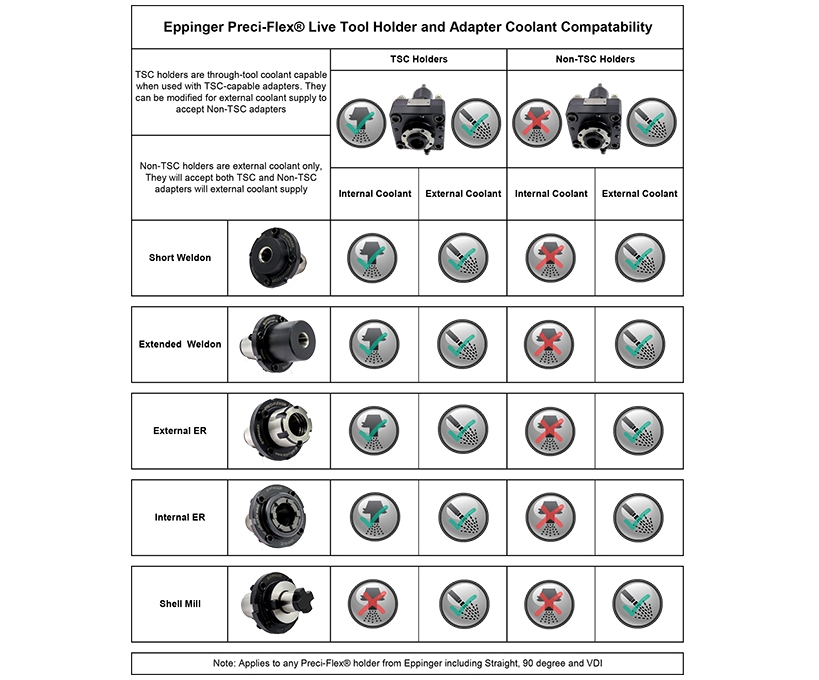

Compatibilidad con el portaherramientas motorizado Preci-Flex® de Eppinger y el refrigerante del adaptador
Los soportes TSC admiten refrigerante pasante por la herramienta cuando se utilizan con adaptadores con capacidad TSC. Pueden modificarse para el suministro de refrigerante externo para aceptar adaptadores sin TSC.
Los soportes con TSC son solo con refrigerante externo, aceptarán tanto TSC como no TSC
Tabla de ajuste de portaherramientas
BMT45
BMT45 12 estaciones ST-10Y, ST-10LY, ST-15Y y ST-15LY
BMT45 24 estaciones

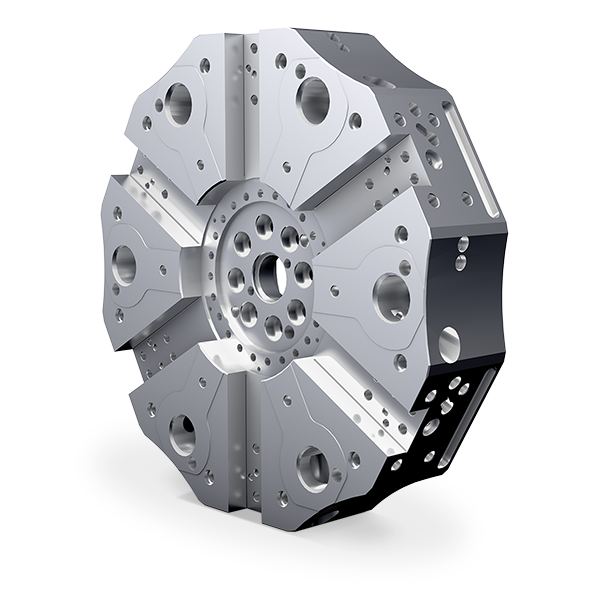

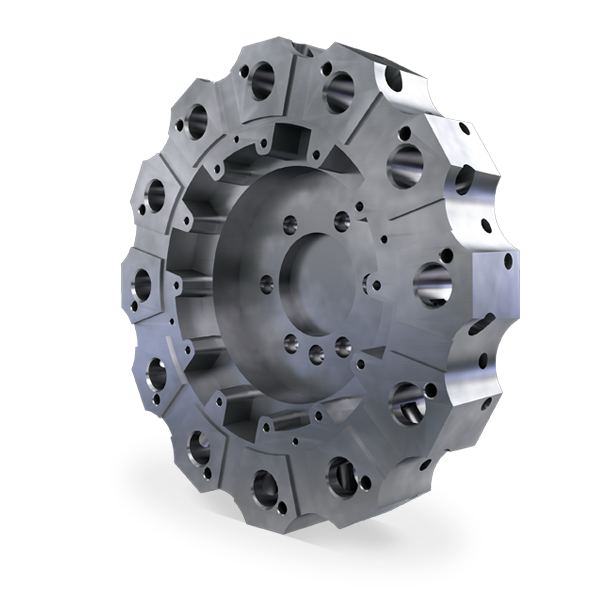

BMT65

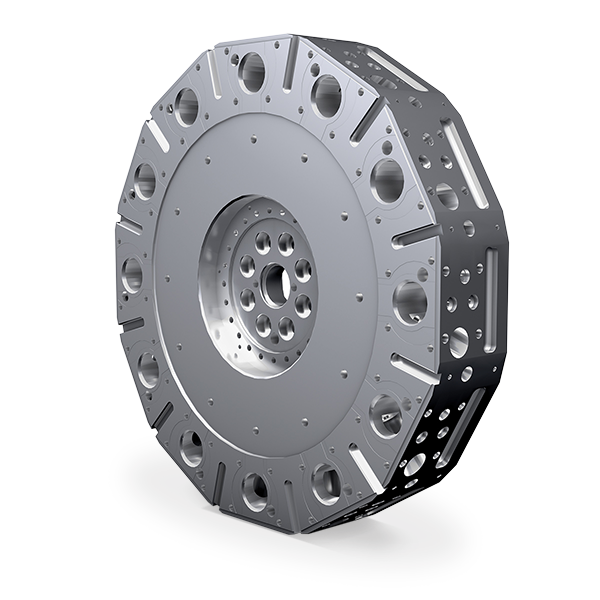

BMT65 12 estaciones DS-30Y, ST-20, ST-20L, ST-20Y, ST-20LY, ST-25, ST-25L, ST-25Y, ST-25LY, ST-28, ST-28L, ST-28Y, ST-28LY,

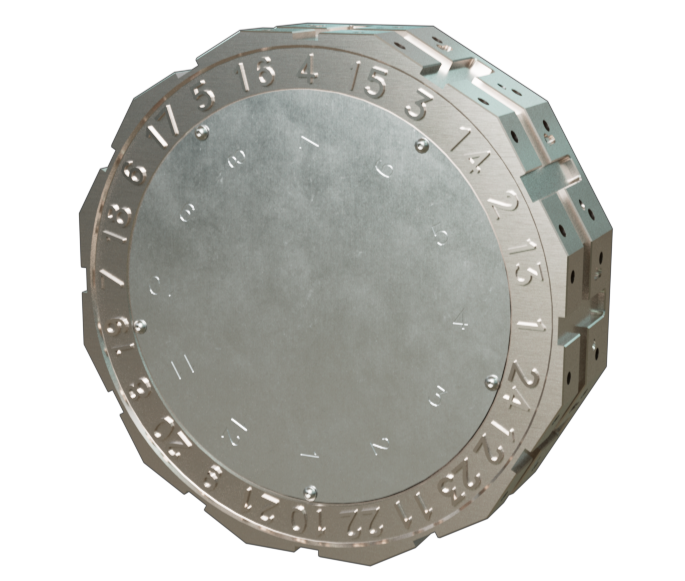

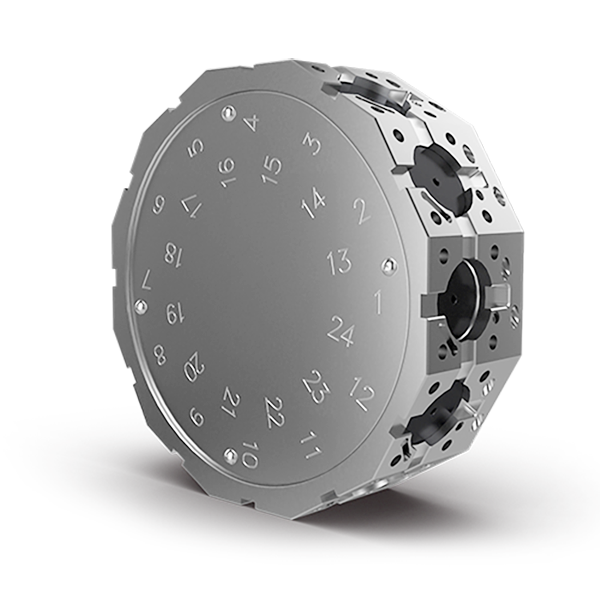

BMT65 24 estaciones ST-30, ST-30LST-30Y, ST-30LY,ST-35, ST-35L, ST-35Y y ST-35LY
BMT75
BMT75 12 estaciones ST-40, ST-40Y, ST-45 y ST-45Y
BMT75 24 estaciones
VDI
VDI40 ST-10, ST-10L, ST-10Y, ST-10LY,ST-15, ST-15L, ST-15Y, ST-15LY, ST-20, ST-20L,ST-25, ST-25Y, ST-28, ST-28L, ST-30, ST-30L, ST-35, ST-40, ST-40L, ST-45 y ST-45L
COMBINADA VB
BOT10 VDI40 ST-10, ST-10L, ST-10Y, ST-10LY, ST-15, ST-15L, ST-15Y y ST-15LY
BOT20 VDI40 ST-20, ST-20Y, ST-25, ST-25Y, ST-30, ST-30Y, ST-35 y ST-35Y
BOT40 VDI40 ST-40, ST-40L, ST-45 y ST-45L
COMBINADA VB
BOT24 VDI40 DS-30SS, DS-30SSY, ST-20SS, ST-20SSY, ST-30SS y ST-30SSY
Ciclos de trabajo de herramientas motorizadas BMT45/65 y VDI40
Las rpm máximas son 6000 rpm durante 2 minutos y luego un enfriamiento de 8 minutos.
Puede ejecutar una reducción de rpm a 4000 rpm sin límite de tiempo
*Los parámetros se aplican a los soportes BMT45, BMT65 y VDI40 ER32
Durante períodos más largos, estos son algunos factores que contribuyen directamente al ciclo de calor:
- Dureza del material
- Mecanización del material
- Refrigerante activado frente a refrigerante desactivado
- Estado del refrigerante- pobre o rico o sucio
- Carga de virutas (SFM, DOC y paso a paso)
- Recubrimiento de la herramienta de corte y parámetros de funcionamiento recomendados (tecnologías de herramientas de corte)
Muchas veces, los ciclos más largos en un centro de torneado son para el contorneado o grabado 3D. En estos casos, recomendamos portaherramientas motorizados de alta velocidad. Esto también eliminará la tensión de los componentes asociada a la cinemática de impulsión de la fresadora de la máquina herramienta si permanecen por debajo de los límites máximos.
Los clientes también pueden dividir la operación en más de una herramienta motorizada si tienen estaciones disponibles en la torreta. También pueden comprobar la temperatura del soporte durante las primeras piezas para asegurarse de que la temperatura se estabilice. La temperatura máxima de funcionamiento es de 140º Fahrenheit (60º Celsius).
