HIN-XL, inserto de polea síncrono MXL de 10 - 21 dientes, perfil de 14 dientes, paso de 0,2", tamaño 10, con recubrimiento TiN - Paquete de 2
Referencia 02-1231HIN-XL-10/21
¿CÓMO USAR ESTE PRODUCTO?
Descarga documentos
Tabla de materiales ISO
Material de pieza principal
P - Acero
N - Aluminio
K - Hierro fundido
Material de pieza secundario
M - Acero inoxidable
S - Aleaciones de alta temperatura
H - Materiales endurecidos
Especificaciones técnicas
Sistema de medición | Universal - ANSI, ISO |
Estilo de inserto | Polea |
Perfil de inserto | 14 Tooth |
Tamaño de plaquita | 10 |
Tipo de correa | PowerGrip® XL Synchronous |
Rango de diámetro de la pieza (pulgadas) | 0.617 - 1.317 in (XL-10/21) |
Rango de diámetro de pieza (sistema métrico) | 15.66 - 33.45 mm (XL-10/21) |
Rango de dientes (Mín. - Máx.) | 10 - 21 (0.2" Pitch) |
Material de pieza principal | P - Acero, N - Aluminio, K - Hierro fundido |
Material de pieza secundario | M - Acero inoxidable, S - Aleaciones de alta temperatura, H - Materiales endurecidos |
Chaflán | Yes |
Paso | 0.2 |
[INSL] Longitud de plaquita | 0.728 in \ 18.5 mm |
[W1] Ancho de plaquita | 0.515 in \ 13.1 mm |
[h] Altura de la plaquita | 0.551 in \ 14.0 mm |
[ap] Máx. Profundidad de corte | 0.05 in \ 1.27 mm |
[S] Grosor de la plaquita | 0.394 in \ 10.0 mm |
País de origen | Italia |
Peso | 0.1 lbs \ 0.1 kg |

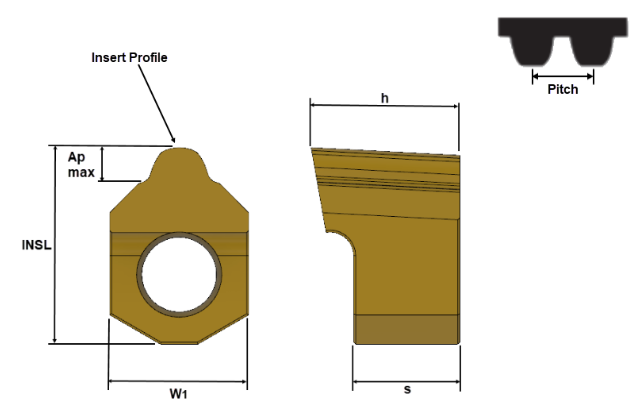

Imágenes técnicas
Ampliar dibujo lineal & especificaciones
