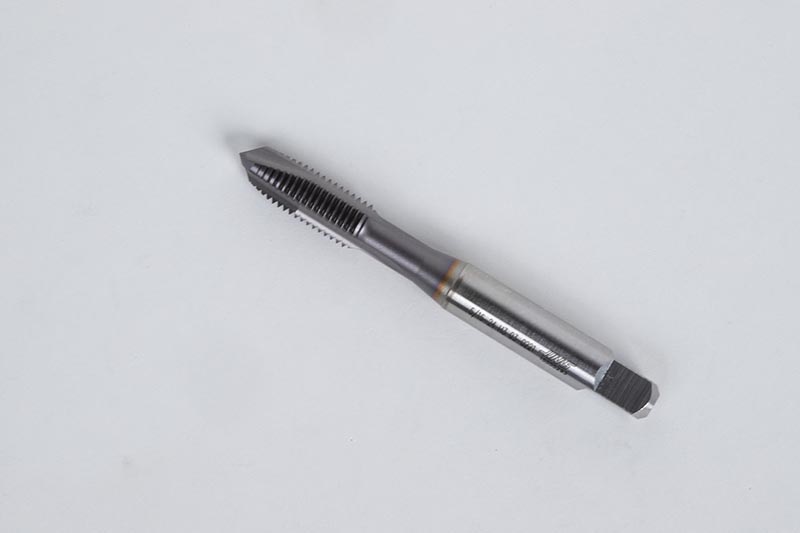

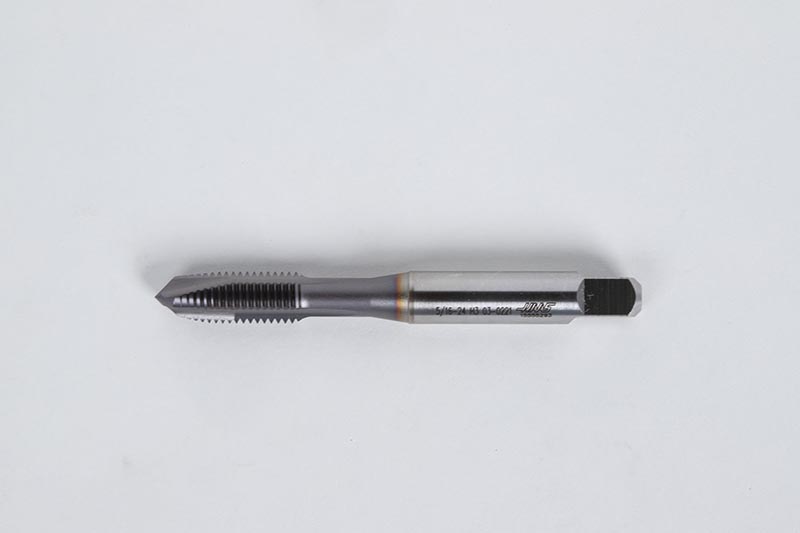

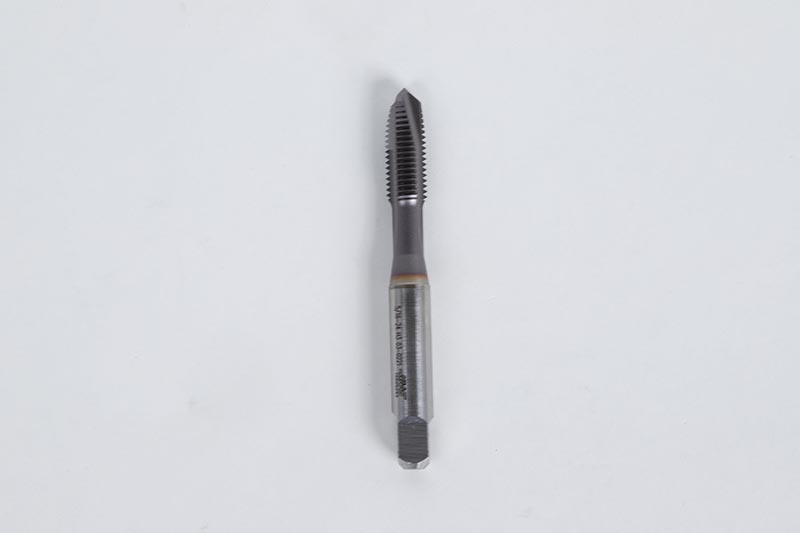

Rosca de punta en espiral UNF HSS-E 5/16"-24, mango de 0,318" x longitud de rosca de 0,669", 3XD, enchufe, 3 acanaladuras, H3, revestimiento de TiCN
Referencia 03-02215/16-24 SP PT MACHO DE ROSCAR DE ALEACIÓN TI & NI
Descripción
Este macho de roscar de espiral (punta) 5/16"-24 UNF (United National Fine) tiene un tamaño de rosca 5/16" con 24 filetes por pulgada (TPI) y una longitud de rosca de 0,669". El macho de roscar de 3 flautas está construido en acero para altas velocidades de alto contenido de vanadio (HSS-EX), y está diseñado para cortar roscas en aleaciones de alta temperatura. Se trata de un macho de roscar tipo tapón, con un límite de paso H3. Cuenta con un recubrimiento de carbonitruro de titanio (TiCN) para mejorar el desgaste y la resistencia a la acumulación de bordes.¿CÓMO USAR ESTE PRODUCTO?
Descarga documentos
Tabla de materiales ISO
Material de pieza principal
S - Aleaciones de alta temperatura
Material de pieza secundario
P - Acero
H - Materiales endurecidos
Especificaciones técnicas
Sistema de medición | Pulgada - ANSI |
Serie de roscas | UNF: Unified Natl. (rosca nacional unificada) Fino |
Tamaño de rosca | 5/16"-24 |
Material de pieza principal | S - Aleaciones de alta temperatura |
Material de pieza secundario | P - Acero, H - Materiales endurecidos |
Tipo de macho de roscar | Punta espiral |
Tipo de chaflán | Enchufe |
Tipo de mango | Cuadrado |
Material | HSS-E |
Revestimiento | TiCN |
[TPI] Roscas por pulg. | 24 tpi |
Diámetro de broca para el macho de roscar | 0.272 in |
[ØDC] Diámetro de corte | 0.3125 in |
[ØDMM] Diámetro del mango | 0.318 in |
[L2] Longitud de chaflán | 4P - 5P |
[L1] Longitud de rosca | 0.669 in |
[LU] Longitud útil | 1.126 in |
[OAL] Longitud total | 2.721 in |
[SS] Tamaño del cuadrado | 0.238 in |
[NOF] Número de canales | 3 |
[FHA°] Ángulo de hélice | 0 |
Longitud/Diámetro | 3 X D |
Tipo de rosca | H3 |
Refrigerante pasante por el husillo | No |
Peso | 0.1 lbs \ 0.1 kg |
País de origen | Corea del Sur |
