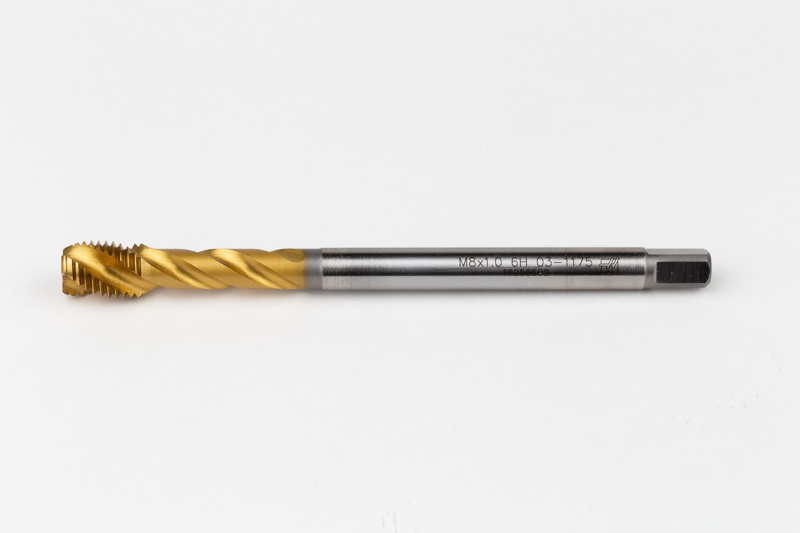

Rosca de acanaladura en espiral M8x1,0 MF HSS-E, mango de 6 mm x longitud de rosca de 10 mm, 2,5XD, fondo modificado, 3 acanaladuras, 6H, con recubrimiento de TiN
Referencia 03-1175M8 X 1 SP FL TSC MACHO DE ROSCAR DE MATERIAL MÚLTIPLE
¿CÓMO USAR ESTE PRODUCTO?
Descarga documentos
Tabla de materiales ISO
Material de pieza principal
P - Acero
M - Acero inoxidable
N - Aluminio
K - Hierro fundido
Especificaciones técnicas
Sistema de medición | Métrico - ISO |
Serie de roscas | MF: sistema métrico fino |
Tamaño de rosca | M8x1,0 |
Material de pieza principal | P - Acero, M - Acero inoxidable, N - Aluminio, K - Hierro fundido |
Tipo de macho de roscar | Estriado en espiral |
Tipo de chaflán | Fondo modificado |
Tipo de mango | Cuadrado |
Material | HSS-E |
Revestimiento | TiN |
[TP] Paso de rosca | 1.0 mm |
Diámetro de broca para el macho de roscar | 7.0 mm |
[ØDC] Diámetro de corte | 8.0 mm |
[ØDMM] Diámetro del mango | 6.0 mm |
[L2] Longitud de chaflán | 2P - 3P |
[L1] Longitud de rosca | 10.0 mm |
[LU] Longitud útil | 36.0 mm |
[OAL] Longitud total | 90.0 mm |
[SS] Tamaño del cuadrado | 4.9 mm |
[NOF] Número de canales | 3 |
[FHA°] Ángulo de hélice | 40 |
Longitud/Diámetro | 2,5 XD |
Tipo de rosca | 6H |
Refrigerante pasante por el husillo | Sí |
Peso | 0.5 lbs \ 0.2 kg |
País de origen | Corea del Sur |
