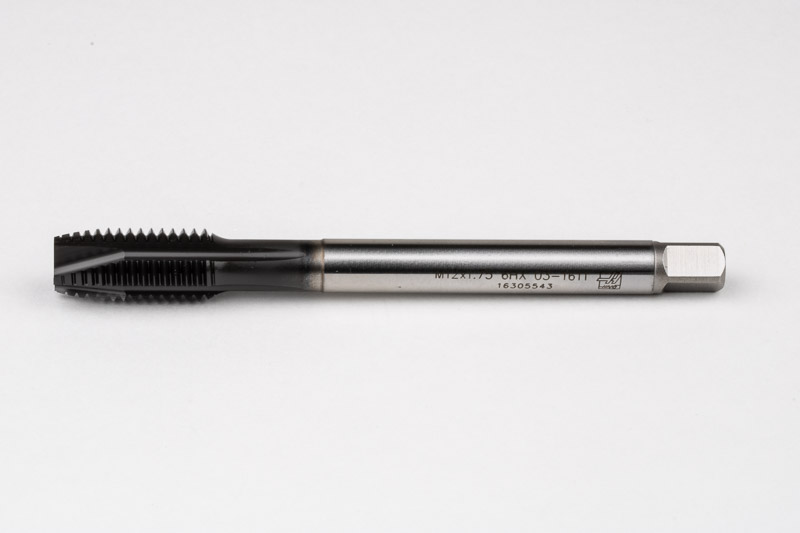

Macho de rosca de punta en espiral M12x1,75 M HSS-E, mango de 9 mm x longitud de rosca de 24 mm, 3XD, macho, 4 flautas, 6HX, revestimiento de Hardslick
Referencia 03-1611M12 X 1.75 TAP SP PT SS HARDSLICK
¿CÓMO USAR ESTE PRODUCTO?
Descarga documentos
Tabla de materiales ISO
Material de pieza principal
P - Acero
M - Acero inoxidable
Material de pieza secundario
S - Aleaciones de alta temperatura
Especificaciones técnicas
Sistema de medición | Métrico - ISO |
Serie de roscas | M: sistema métrico |
Tamaño de rosca | M12x1.75 |
Material de pieza principal | P - Acero, M - Acero inoxidable |
Material de pieza secundario | S - Aleaciones de alta temperatura |
Tipo de macho de roscar | Punta espiral |
Tipo de chaflán | Enchufe |
Tipo de mango | Cuadrado |
Material | HSS-E |
Revestimiento | Hardslick |
[TP] Paso de rosca | 1.75 mm |
Diámetro de broca para el macho de roscar | 10.2 mm |
[ØDC] Diámetro de corte | 12.0 mm |
[ØDMM] Diámetro del mango | 9.0 mm |
[L2] Longitud de chaflán | 4P - 5P |
[L1] Longitud de rosca | 24.0 mm |
[LU] Longitud útil | 44.0 mm |
[OAL] Longitud total | 110.0 mm |
[SS] Tamaño del cuadrado | 7.0 mm |
[NOF] Número de canales | 4 |
[FHA°] Ángulo de hélice | 0 |
Longitud/Diámetro | 3 X D |
Tipo de rosca | 6HX |
Refrigerante pasante por el husillo | No |
Peso | 0.1 lbs \ 0.1 kg |
País de origen | Corea del Sur |
