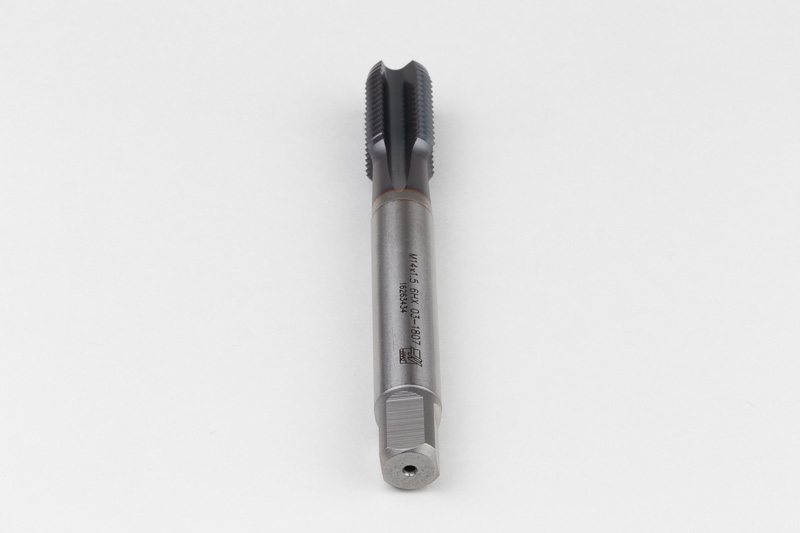

Rosca de acanaladura recta M14x1,5 MF HSS-E, mango de 11 mm x longitud de rosca de 22 mm, 2XD, fondo modificado, 4 acanaladuras, 6HX, con recubrimiento de TiCN
Referencia 03-1807M14 X 1,5 ST FL MACHO DE ROSCAR DE HIERRO FUNDIDO
¿CÓMO USAR ESTE PRODUCTO?
Descarga documentos
Tabla de materiales ISO
Material de pieza principal
K - Hierro fundido
Material de pieza secundario
N - Aluminio
Especificaciones técnicas
Sistema de medición | Métrico - ISO |
Serie de roscas | MF: sistema métrico fino |
Tamaño de rosca | M14x1,5 |
Material de pieza principal | K - Hierro fundido |
Material de pieza secundario | N - Aluminio |
Tipo de macho de roscar | Canal recto |
Tipo de chaflán | Fondo modificado |
Tipo de mango | Cuadrado |
Material | HSS-E |
Revestimiento | TiCN |
[TP] Paso de rosca | 1.5 mm |
Diámetro de broca para el macho de roscar | 12.5 mm |
[ØDC] Diámetro de corte | 14.0 mm |
[ØDMM] Diámetro del mango | 11.0 mm |
[L2] Longitud de chaflán | 2P - 3P |
[L1] Longitud de rosca | 22.0 mm |
[LU] Longitud útil | 40.0 mm |
[OAL] Longitud total | 100.0 mm |
[SS] Tamaño del cuadrado | 9.0 mm |
[NOF] Número de canales | 4 |
[FHA°] Ángulo de hélice | 0 |
Longitud/Diámetro | 2 X D |
Tipo de rosca | 6HX |
Refrigerante pasante por el husillo | No |
Peso | 0.2 lbs \ 0.1 kg |
País de origen | Corea del Sur |
Imágenes técnicas
Ampliar dibujo lineal & especificaciones
