HOP – Haas Octagon Positive

Type de trajectoire d’outil : Fraisage frontal

Arête de coupe à 45° | D.O.C. max. 0,138" (3,5 mm)

• Coupe axiale positive, coupe radiale positive.
• Arête de coupe à 45 degrés
• Plaquettes avec 8 arêtes de coupe
• Serrage par vis

CLASSES HAAS DISPONIBLES

• HP30
• HMP20
• HMP35
• HN25
• HK25

MATÉRIAUX DE PIÈCES À USINER COMPATIBLES

    P       M        K       N

HSNP – Haas Square Negative Positive

Type de trajectoire d’outil : Fraisage frontal

Arête de coupe à 45° | D.O.C. max. 0,275" (7,0 mm)

• Coupe radiale négative, coupe axiale positive.
• Plaquette double face, extra-épaisse, avec 8 arêtes de coupe
• Le grand angle de coupe réduit les forces de coupe
• Géométrie de la plaquette racleuse pour une bonne qualité de surface

CLASSES HAAS DISPONIBLES

• HP30
• HMP20
• HMP35
• HK25

MATÉRIAUX DE PIÈCES À USINER COMPATIBLES

    P         M        K

HRNP – Haas Rectangle Negative Positive

Type de trajectoire d'outil : Fraisage frontal, fraisage à l’épaulement

Arête de coupe à 90° | D.O.C. max. 0,571" (14,5 mm)

• Coupe radiale négative, coupe axiale positive.
• Fraise à épaulement à 90 degrés avec plaquette rectangulaire
• Plaquettes double face épaisses pour une grande stabilité et des coupes plus profondes

CLASSES HAAS DISPONIBLES

• HP30
• HMP20
• HMP35
• HN25
• HK25

MATÉRIAUX DE PIÈCES À USINER COMPATIBLES

    P        M        K        N

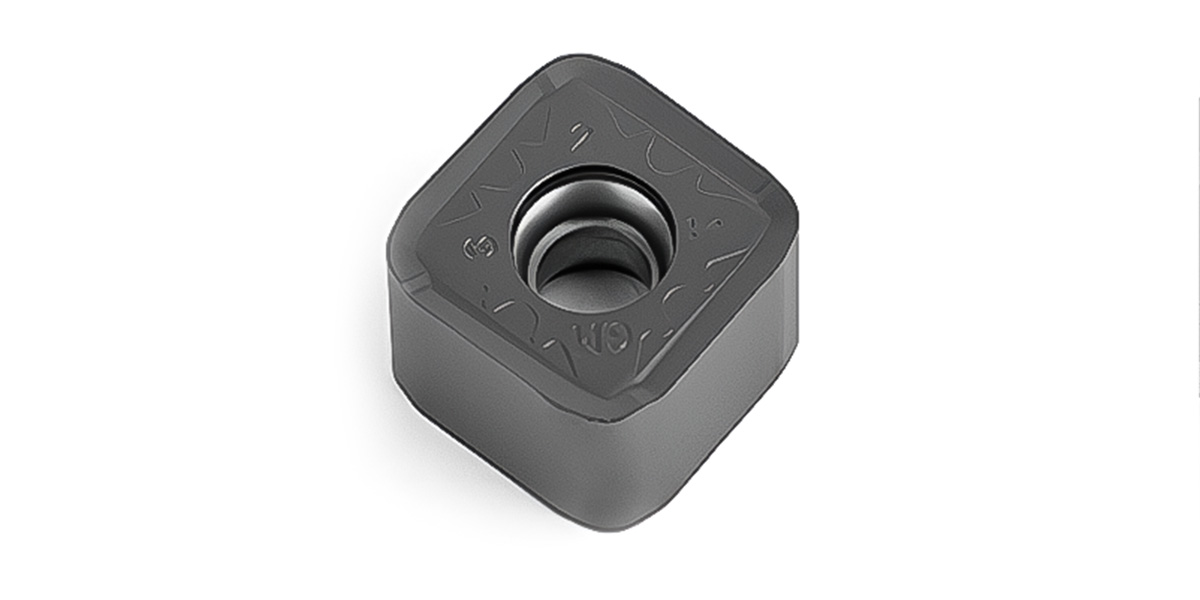

HCSHF – Haas Double Square High Feed

Type de trajectoire d’outil : fraisage frontal, rampage, fraisage hélicoïdal, fraisage par copiage, fraisage axial en plongée

Arête de coupe à 17,23° | D.O.C. max. 0,07" (1,8 mm)

• Coupe axiale négative, coupe radiale négative
• Angle de coupe positif pour des forces de coupe réduites
• Forte résistance aux vibrations et aux chocs
• Grande poche à copeaux pour une évacuation plus fluide des copeaux

CLASSES HAAS DISPONIBLES

• HMP20
• HMP35

MATÉRIAUX DE PIÈCES À USINER COMPATIBLES

    P       M

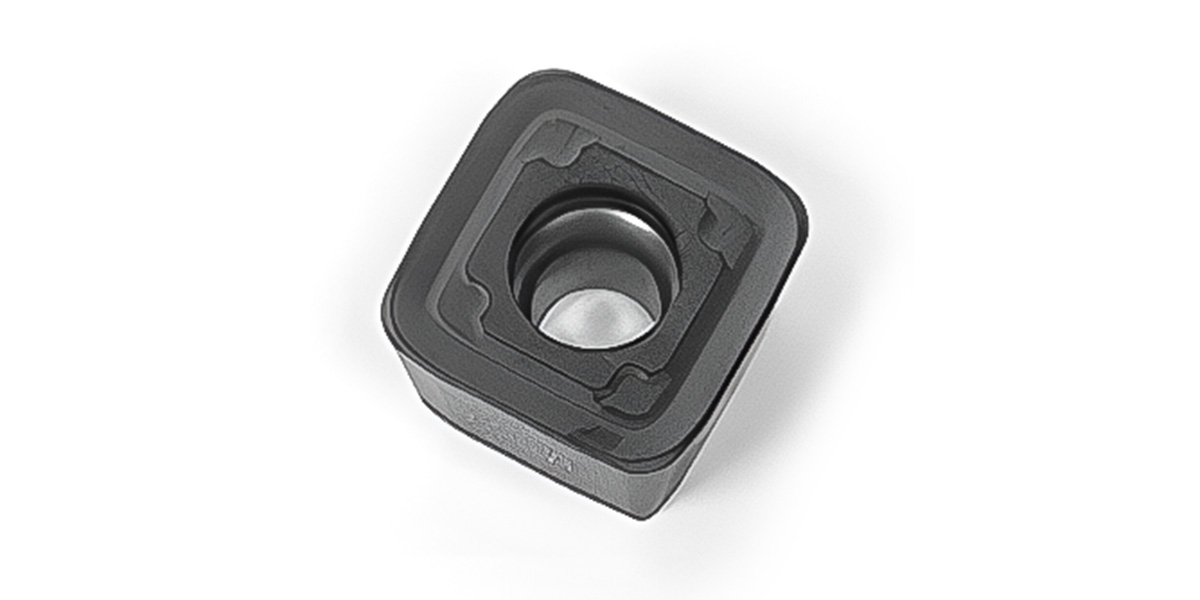

HSHF - Haas Square High Feed

Type de trajectoire d’outil : fraisage frontal, rainurage, rampage, fraisage hélicoïdal, fraisage par copiage, fraisage axial en plongée

Arête de coupe à 15° | D.O.C. max. 0,071" (1,8 mm)

• Fraise à avance élevée à 15 degrés
• Plaquettes avec 4 arêtes de coupe
• Possibilité de rampage
• Double système de serrage pour les plaquettes

CLASSES HAAS DISPONIBLES

• HP30
• HMP20
• HMP35

MATÉRIAUX DE PIÈCES À USINER COMPATIBLES

    P        M

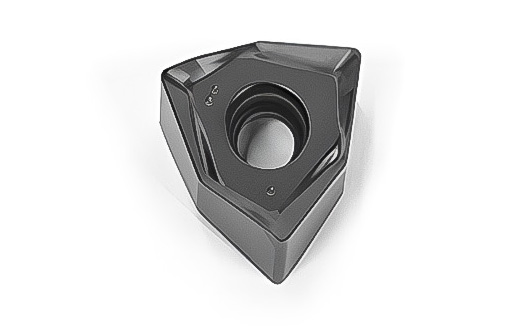

HS6NP - Haas Sq Shoulder 6 Negative Positive

Type de trajectoire d’outil : fraisage frontal, fraisage à l’épaulement, rainurage

Arête de coupe à 90° | D.O.C. max. 0,303" (7,7 mm)

• Fraise à épaulement à 90 degrés
• Plaquette double face épaisse pour une grande stabilité et des coupes plus profondes
• Plaquettes avec 6 arêtes de coupe

CLASSES HAAS DISPONIBLES

• HP30
• HMP20
• HMP35
• HN25
• HK25

MATÉRIAUX DE PIÈCES À USINER COMPATIBLES

    P        M         K        N

HPAL – Haas High Positive for Aluminum

Type de trajectoire d’outil : fraisage frontal, fraisage à l’épaulement, rainurage, rampage, fraisage hélicoïdal, fraisage par copiage

Arête de coupe à 90° | D.O.C. max. 0,67" (17,0 mm)

• Conçue pour l’usinage à grande vitesse de l’aluminium
• Surface polie pour une bonne évacuation de copeaux et un BUE réduit
• Angle de coupe élevé pour un bon état de surface de finition et des forces de coupe réduites
• Pour le fraisage à l’épaulement carré et l’usinage de surfaces courbes

CLASSES HAAS DISPONIBLES

• HN25

MATÉRIAUX DE PIÈCES À USINER COMPATIBLES

   N

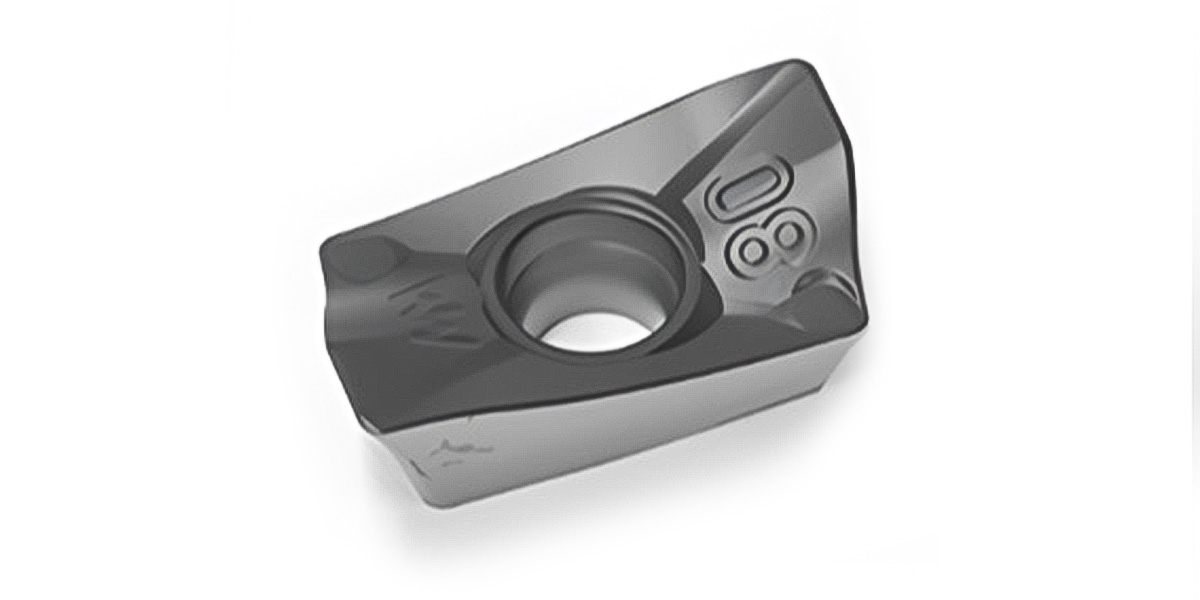

HIEX/HPSM – Haas High Positive Shell Mill

Type de trajectoire d’outil : fraisage frontal, fraisage à l’épaulement, rainurage, rampage, fraisage hélicoïdal, fraisage par copiage

Arête de coupe à 90° | D.O.C. max. 0,649" (16,5 mm)

• Perpendicularité supérieure et force de coupe minimisée
• Optimisé pour des surfaces de finition de haute qualité
• L’angle de coupe élevé réduit la force de coupe et minimise les bavures
• Les capacités de vitesse et d’avance élevées améliorent la productivité

CLASSES HAAS DISPONIBLES

• HU30
• HP25
• MKP30

MATÉRIAUX DE PIÈCES À USINER COMPATIBLES

   P      M      K

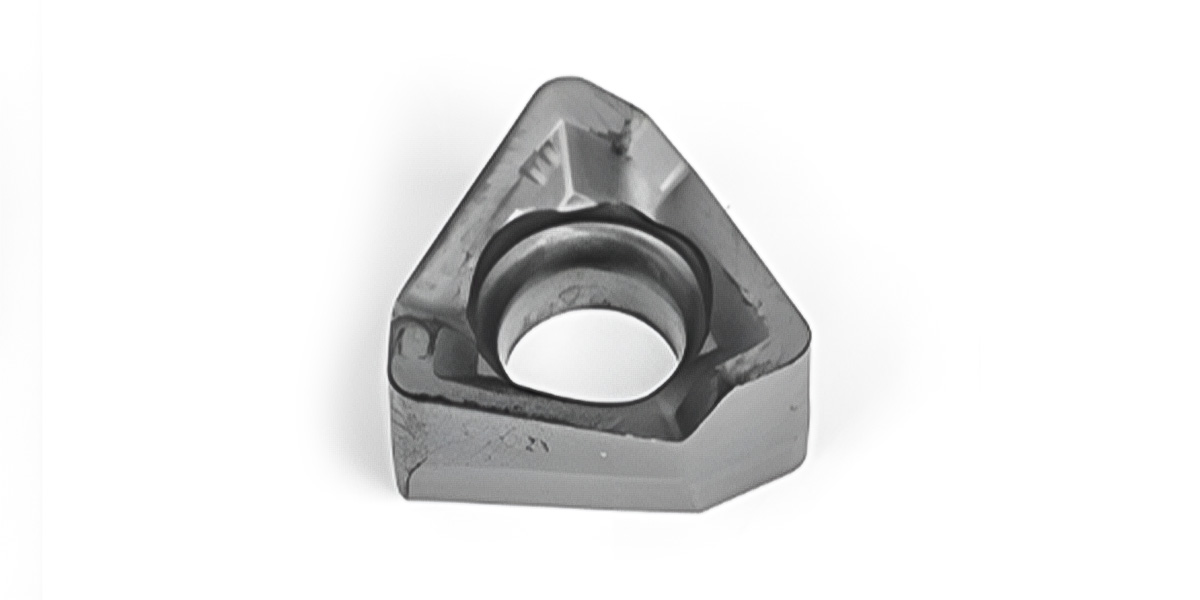

HIE – Haas Indexable End Mill

Type de trajectoire d’outil : fraisage frontal, fraisage à l’épaulement, rainurage, rampage, fraisage hélicoïdal, fraisage axial en plongée

Arête de coupe à 90° | D.O.C. max. 0,217" (5,5 mm)

• Perpendicularité supérieure et force de coupe minimisée
• Optimisé pour des surfaces de finition de haute qualité
• Serrage à 3 faces pour un fonctionnement stable dans des conditions difficiles
• Adapté au fraisage en plongée

CLASSES HAAS DISPONIBLES

• HU30
• HU40
• HP25
• HN25A

MATÉRIAUX DE PIÈCES À USINER COMPATIBLES

   P      M       K      N

HEHF – Haas End Mill High Feed

H

Type de trajectoire d’outil : Fraisage frontal, rampage, fraisage hélicoïdal, fraisage par copiage, fraisage axial en plongée

Arête incurvée | D.O.C. max 0,039" (1,0 mm)

• Angle d’attaque faible pour des vitesses d’avance élevées
• Rapport coût-efficacité élevé avec 4 plaquettes d’angle
• Angle de coupe positif pour des forces de coupe réduites
• Face de dépouille large pour une rigidité et un bridage fort

CLASSES HAAS DISPONIBLES

• HU30A

MATÉRIAUX DE PIÈCES À USINER COMPATIBLES

   P      K      H

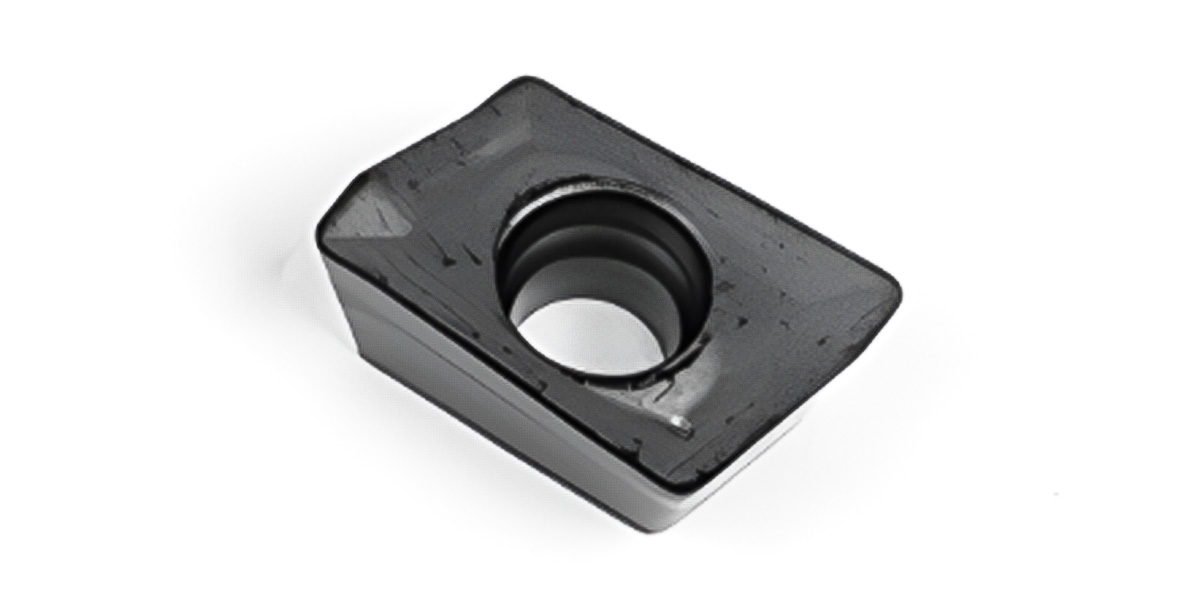

HMIEM – Haas Mini Indexable End Mill

Type de trajectoire d’outil : fraisage frontal, fraisage à l’épaulement, rainurage, rampage, fraisage hélicoïdal, fraisage par copiage

Arête de coupe à 90° | D.O.C. max. 0,217" (5,5 mm)

• Perpendicularité supérieure et force de coupe minimisée
• Optimisé pour des surfaces de finition de haute qualité
• L’angle de coupe élevé réduit la force de coupe et minimise les bavures
• Les capacités de vitesse et d’avance élevées améliorent la productivité

CLASSES HAAS DISPONIBLES

• HU30
• HN25A

MATÉRIAUX DE PIÈCES À USINER COMPATIBLES

   P      M      K      N

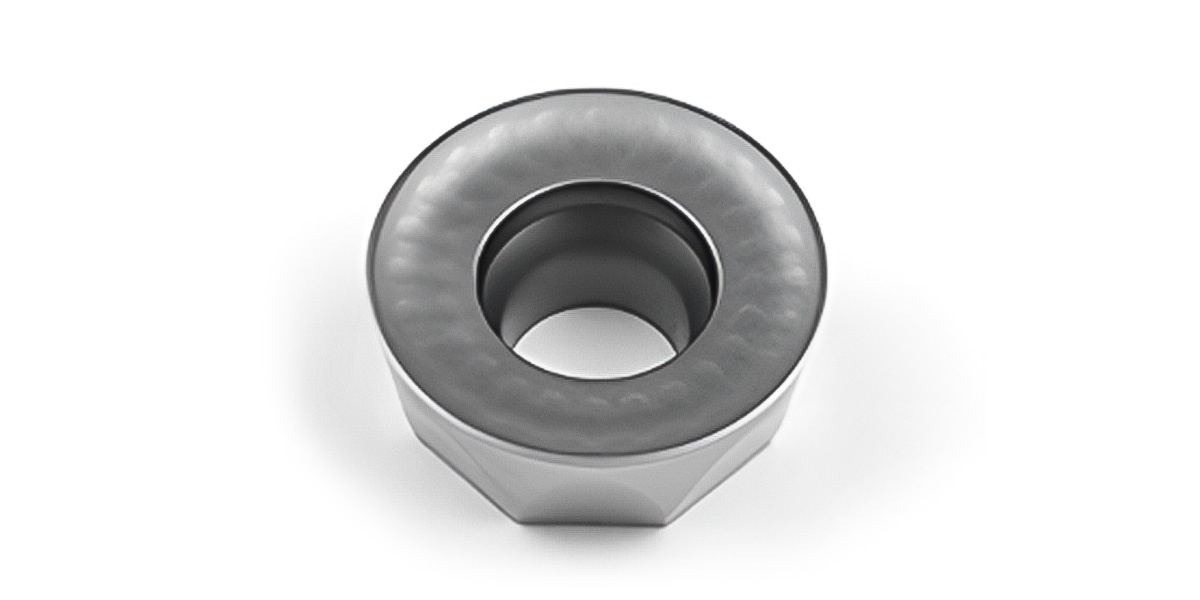

HRPP– Haas Round Positive Positive

Type de trajectoire d’outil : fraisage frontal, fraisage à l’épaulement, rainurage, rampage, fraisage hélicoïdal, fraisage par copiage

Arête arrondie | D.O.C. max. 0,236" (6,0 mm)

• Perpendicularité supérieure et force de coupe minimisée
• Optimisé pour des surfaces de finition de haute qualité
• L’angle de coupe élevé réduit la force de coupe et minimise les bavures
• Les capacités de vitesse et d’avance élevées améliorent la productivité

CLASSES HAAS DISPONIBLES

• HU30
• HU40
• HP25
• HN25A
• HH10

MATÉRIAUX DE PIÈCES À USINER COMPATIBLES

   P      M      K      N

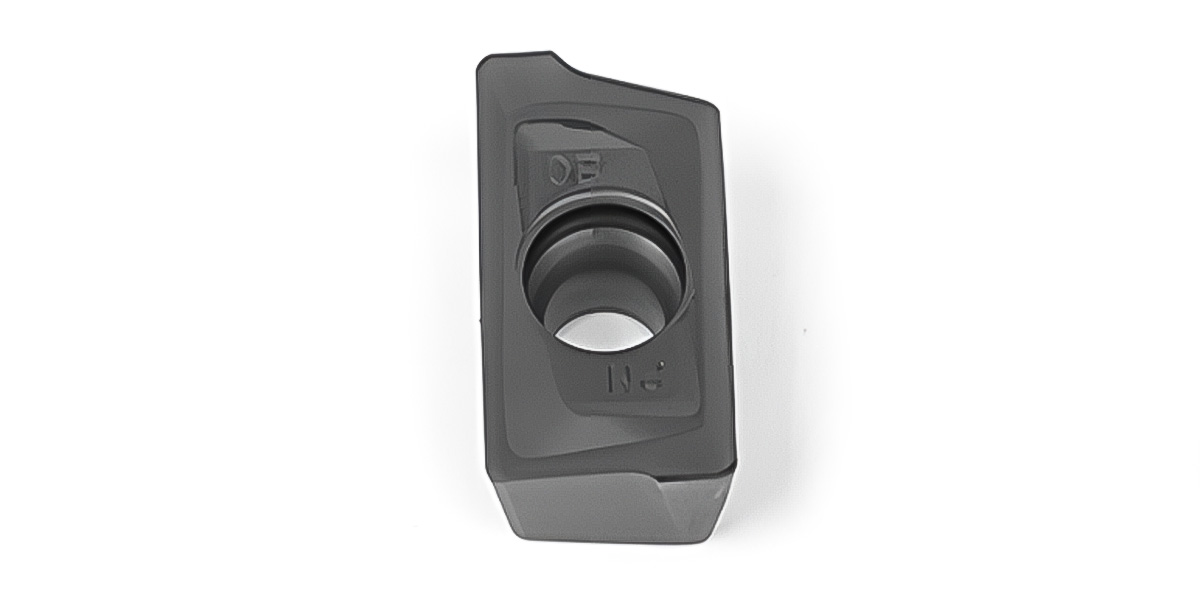

HAPN – Haas Parallelogram Positive Negative

Type de trajectoire d’outil : fraisage frontal, fraisage à l’épaulement

Arête de coupe à 90° | D.O.C. max. 0,63" (16,0 mm)

• Coupe axiale positive, coupe radiale négative
• Arête de coupe hélicoïdale 3D pour des forces de coupe plus faibles
• Géométrie racleuse pour des surfaces de finition de haute qualité
• Perpendicularité supérieure et force de coupe minimisée

CLASSES HAAS DISPONIBLES

• HP30
• HMP20
• HN25

MATÉRIAUX DE PIÈCES À USINER COMPATIBLES

    P      M       N

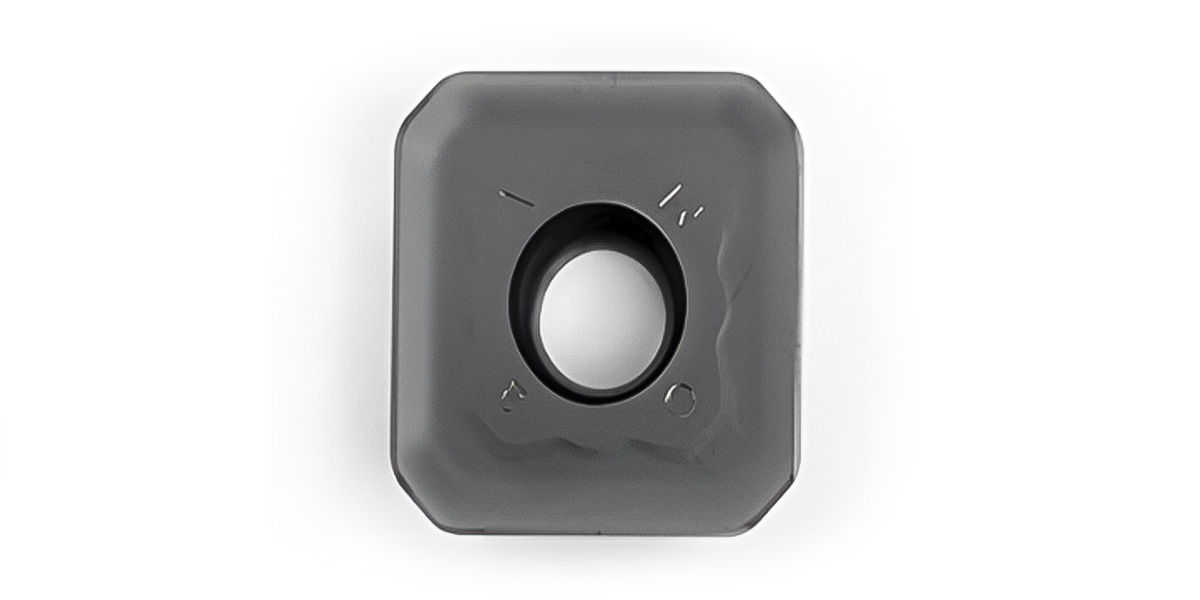

HSPP – Haas Square Positive Positive

Type de trajectoire d’outil : Fraisage frontal

Arête de coupe à 45° | D.O.C. max. 0,236" (6,0 mm)

• Coupe axiale positive, coupe radiale positive.
• Grand angle d’inclinaison pour une coupe plus rapide et plus facile
• Plaquettes avec 4 arêtes de coupe

CLASSES HAAS DISPONIBLES

• HP30
• HMP20
• HN25

MATÉRIAUX DE PIÈCES À USINER COMPATIBLES

   P      M       N

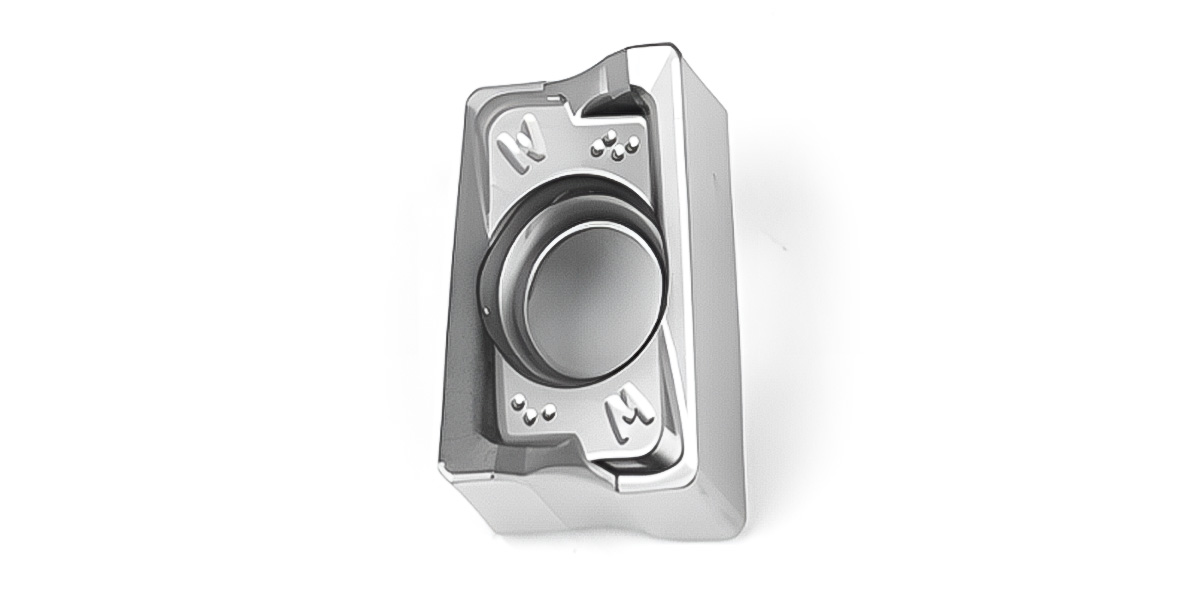

HLNP – Haas Rectangle Negative Positive

Type de trajectoire d’outil : fraisage frontal, fraisage à l’épaulement, rainurage, fraisage hélicoïdal, fraisage axial en plongée

Arête de coupe à 90° | D.O.C. max. 0,059/0,098" (1,5/2,5 mm)

• Plaquettes double face avec 4 arêtes de coupe
• Géométrie unique pour réduire les forces de coupe et prolonger la durée de vie
• Angle de coupe élevé avec arêtes de coupe fortes et tranchantes
• Conçu pour le fraisage en plongée à haute efficacité

CLASSES HAAS DISPONIBLES

• HU30
• HMK15
• HMP40C

MATÉRIAUX DE PIÈCES À USINER COMPATIBLES

   P      M      K      S      H

HCSNP – Haas C Square Negative Positive

Type de trajectoire d’outil : Fraisage frontal

Arête de coupe à 45° | D.O.C. max. 0,236" (6,0 mm)

• Coupe radiale négative, coupe axiale positive.
• Plaquette double face, extra-épaisse, avec 8 arêtes de coupe
• Faible force et excellente régularité de coupe

CLASSES HAAS DISPONIBLES

• HU30
• HU40
• HN25A
• MKP30
• HMP40C

MATÉRIAUX DE PIÈCES À USINER COMPATIBLES

   P     M      K    N

HONP – Haas Octagon Negative Positive

Type de trajectoire d’outil : Fraisage frontal

Arête de coupe à 45° | D.O.C. max. 0,217" (5,5 mm)

• Coupe radiale négative, coupe axiale positive.
• Plaquettes double face avec 16 arêtes de coupe
• Géométrie spéciale pour une coupe uniforme et une longue durée de vie
• Plaquette robuste et serrage puissant

CLASSES HAAS DISPONIBLES

• HU30
• HU40
• HN25A
• MKP30
• HMP40C

MATÉRIAUX DE PIÈCES À USINER COMPATIBLES

   P     M     K     H

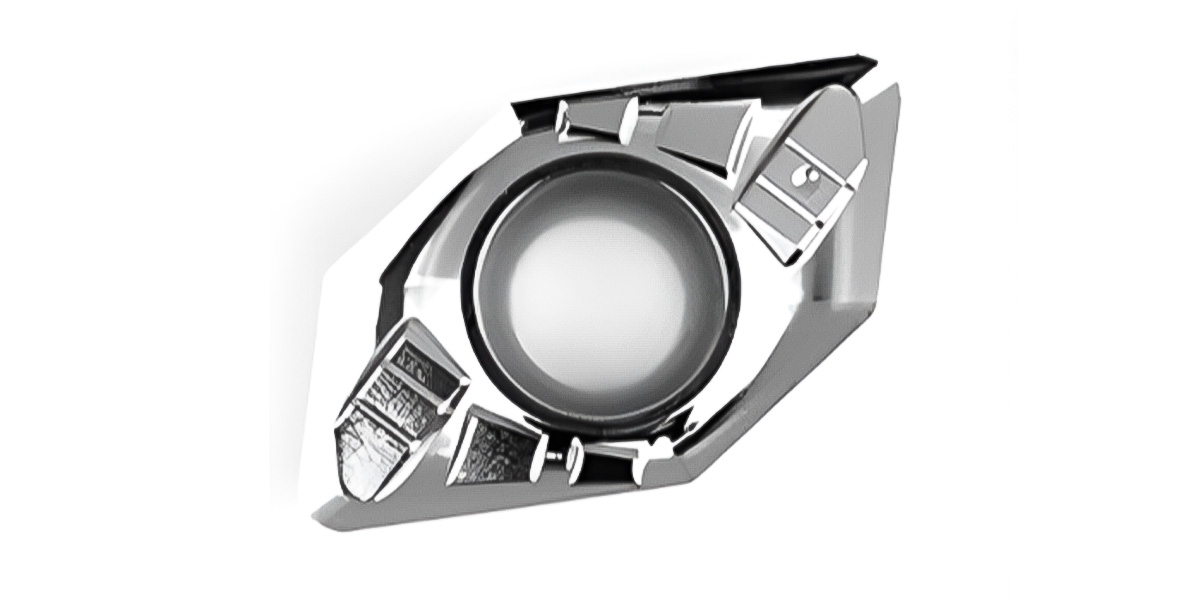

HVPP – Rhombique 35° (V) Haas Positif Positif

Type de trajectoire d’outil : Fraisage axial en plongée, rampage, fraisage à l’épaulement

Arête de coupe à 90° | D.O.C. max. 0,394" (10,0 mm)

• Coupe axiale positive, coupe radiale positive.
• Plaquettes rhombiques à 35° avec deux options de rayon de bec différentes
• Hautement polis pour une surface de finition excellente et réduire l’accumulation d’arêtes
• Grandes rainures de brise-copeaux pour une évacuation contrôlée des copeaux
• Faibles efforts de coupe en raison de l’arête de coupe positive

CLASSES HAAS DISPONIBLES

• HN25

MATÉRIAUX DE PIÈCES À USINER COMPATIBLES

   N

HP30

MATÉRIAUX DE PIÈCES À USINER COMPATIBLES

  ●P

Classe primaire pour l’acier. Mieux à de grandes vitesses. La classe de carbure au revêtement CVD pour les opérations moyennes d'ébauche de l'acier à des vitesses de coupe plus élevées. Mélange optimal de résistance à l'usure et de ténacité pour une large gamme d'applications. Cette classe n’est pas aussi robuste que la HMP35.

HMP20

MATÉRIAUX DE PIÈCES À USINER COMPATIBLES

  ○P    ●M

Classe primaire pour l’acier inoxydable. Classe secondaire pour l’acier. Substrat de carbure à revêtement multicouche PVD pour la finition à des applications moyennes en acier inoxydable, superalliages et acier. Stabilité du revêtement optimisée pour une résistance à l’usure et une stabilité thermique supérieures dans une large gamme d’applications.

HMP35

MATÉRIAUX DE PIÈCES À USINER COMPATIBLES

  ●P     ○M

Classe primaire pour les aciers plus durs. Classe secondaire pour l’acier inoxydable. Classe de carbure à revêtement CVD pour les moyens d’opérations d'ébauche de l'acier inoxydable dans une large gamme d'applications. Haute résistance à l’usure et résistance à la déformation plastique à des vitesses supérieures.

HN25

MATÉRIAUX DE PIÈCES À USINER COMPATIBLES

  ●N

Classe primaire pour l’aluminium. Substrat au carbure sans revêtement pour des applications légères à moyennes de l’aluminium et autres matériaux.

HK25

MATÉRIAUX DE PIÈCES À USINER COMPATIBLES

  ○P     ●K

Classe primaire pour la fonte. Classe secondaire pour l’acier. Substrat de carbure avec revêtement CVD. Optimisé pour les moyens d’opérations d'ébauche de la fonte et de l'acier. Bonne résistance à l’usure et ténacité à des vitesses de coupe supérieures.

MKP30

MATÉRIAUX DE PIÈCES À USINER COMPATIBLES

  ○P      ●K

Classe primaire pour la fonte. Classe secondaire pour l’acier. Classe de fraisage à revêtement CVD pour l'usinage à haute productivité et à grande vitesse des fontes et des aciers. Le substrat présente une ténacité et une conductivité thermique élevées, et la couche de revêtement CVD haute performance offre une excellente résistance à la chaleur. Le traitement de surface après revêtement MT-TiCN + Al₂O₃ offre une haute résistance à l'écaillage et à la fissuration. Cette classe propose les vitesses de surface de départ les plus élevées pour les aciers.

HP25

MATÉRIAUX DE PIÈCES À USINER COMPATIBLES

  ●P

Classe primaire pour l’acier. Excellents taux d'évacuation des copeaux, grâce à un substrat résistant spécial pour l'acier et un revêtement PVD très dur et un bon pouvoir lubrifiant. Très résistant aux copeaux pour fournir une bonne surface de finition et une durée de vie prolongée de l'outil dans diverses conditions de coupe. Cette classe présente une vitesse de surface de départ moyenne pour l'acier, par rapport aux autres classes.



Brise-copeaux HS :  pour un usinage avec de faibles forces de coupe. Garantit une longue durée de vie des outils et un usinage précis dans les coupes légères et l’usinage de superalliages résistants à la chaleur.

Brise-copeaux MHS : pour le fraisage en général.

HU30

MATÉRIAUX DE PIÈCES À USINER COMPATIBLES

 ○P   ●M    ○K

Classe de PVD universelle pour l’acier, l’inox, la fonte et les superalliages résistants à la chaleur. Cette plaquette revêtue de nitrure d'aluminium et de titane (TiAlN) est une classe universelle supérieure pour l'acier, la fonte, les superalliages résistants à la chaleur et l'acier inoxydable. Le revêtement et le grain ultra-fin offrent une résistance à l’usure et à l’oxydation. Un usinage stable résulte d’une excellente dureté des arêtes et d’une excellente résistance à l’écaillage, bien que les vitesses de surface de départ ne soient pas aussi élevées que les autres classes.

Brise-copeaux HS :  pour un usinage avec de faibles forces de coupe. Garantit une longue durée de vie des outils et un usinage précis dans les coupes légères et l’usinage de superalliages résistants à la chaleur.

Brise-copeaux MHS : pour le fraisage en général.

HU40

MATÉRIAUX DE PIÈCES À USINER COMPATIBLES

  ●P  ●M   ●K

Une classe universelle avec revêtement PVD AlCiN qui offre une lubrification supérieure et une ténacité extrême pour l’usinage de moyenne à basse vitesse. Pour couper des matériaux plus durs, de l'acier inoxydable, de l'acier et de la fonte à des vitesses moyennes et faibles. Résultats d’usinage stables, avec une bonne résistance à la rupture, au soudage et à l’écaillage.

HN25A

MATÉRIAUX DE PIÈCES À USINER COMPATIBLES

  ●N

Classe primaire pour l’aluminium. Classe sans revêtement pour alliages non ferreux. Un traitement de surface poli spécial qui améliore la résistance à l’écaillage et au soudage de copeaux, et le substrat ultra-fin élève la résistance à l’usure et à l’écaillage.

HU30A

MATÉRIAUX DE PIÈCES À USINER COMPATIBLES

  ●P    ●K    ○H

Dépôt physique en phase vapeur ultra-dense avec une résistance à la chaleur et une puissance optimales. Cette plaquette revêtue de nitrure de titane et aluminium (TiAlN) est une classe universelle supérieure pour l'acier, la fonte, et les superalliages résistants à la chaleur. Le revêtement et le grain ultra-fin offrent une résistance à l’usure et à l’oxydation.

Brise-copeaux à arête renforcée : Pour une utilisation avec de l'acier hautement allié, de l'acier trempé et de la fonte. L’arête renforcée prolonge la durée de vie des outils pour l’usinage de matériaux plus résistants.

Brise-copeaux général : pour le fraisage en général

HH10

MATÉRIAUX DE PIÈCES À USINER COMPATIBLES

  ●P

Classe de dépôt physique en phase vapeur pour l’ébauchage des aciers prétrempés. Il est particulièrement indiqué pour les coupes interrompues d’aciers trempés et les coupes humides en présence de chocs thermiques. Son substrat ultrafin offre une ténacité et une résistance à l’usure élevées, tandis que le traitement de surface du PVD améliore la surface de finition.

HKP40

MATÉRIAUX DE PIÈCES À USINER COMPATIBLES

  ○P     ●K

Classe primaire pour la fonte. Classe secondaire pour l’acier. Classe de fraisage à revêtement CVD pour l’usinage de fonte et d’aciers à haute ténacité. Le substrat présente une ténacité et une conductivité thermique élevées, et la couche de revêtement CVD haute performance offre une excellente résistance à la chaleur. Le traitement de surface après revêtement MT-TiCN + Al₂O₃ offre une haute résistance à l’écaillage et à la fissuration.

HMP40C

MATÉRIAUX DE PIÈCES À USINER COMPATIBLES

  ●P    ●K

Classe primaire pour aciers durs et fonte. Classe carbure à revêtement CVD pour une découpe interrompue en acier et une découpe continue en fonte. Résistance à l’usure élevée et résistance à la déformation plastique. Le substrat a une ténacité et une conductivité thermique élevées, avec une couche de revêtement CVD haute performance qui offre une excellente résistance à la chaleur. Le traitement de surface après revêtement MT-TiCN + Al₂O₃ offre une haute résistance à l’écaillage et à la fissuration.

HMK15

MATÉRIAUX DE PIÈCES À USINER COMPATIBLES

  ●K

Classe primaire pour l’aluminium. Classe sans revêtement pour alliages non ferreux. Un traitement de surface poli spécial qui améliore la résistance à l’écaillage et au soudage de copeaux, et le substrat ultra-fin élève la résistance à l’usure et à l’écaillage.
