Adaptateur modulaire PRECI-FLEX® 20, BMT45, porte-fraise monobloc 3/8" x longueur de corps 16 mm, porte-outils Haas par Eppinger
Référence pièce : 04-1921FLEX 20 WELDON SHORT B3/8"
Description
Cet adaptateur modulaire de porte-fraise monobloc PRECI-FLEX® 20 (BMT45) a un diamètre de l’alésage de 0,375 po \ 3/8" et une longueur de corps de 16 mm. Installé conjointement avec les porte-outils entraînés/tournants PRECI-FLEX® 20, il utilise la norme weldon plat avec verrouillage latéral pour un serrage optimal des outils coupants.télécharger des documents
spécifications techniques
Système de mesure | Pouce – ANSI |
Modèles des machines | ST-10Y, ST-10LY, ST-15Y, ST-15LY |
Taille du raccord | 20 |
Adapter Type | PRECI-FLEX® 20 |
Type de support | End Mill (Weldon) Holder |
Type de longueur | Short |
Série porte-outil | BMT45 |
[ØD] diamètre de l’alésage | 0.375 in \ 3/8" |
[ØBD] Diamètre du corps | 1.693 in \ 43.0 mm |
[BL] longueur du corps | 0.63 in \ 16.0 mm |
[LH] longueur de tête | 0.374 in \ 9.5 mm |
[OAL] longueur totale | 2.01 in \ 51.0 mm |
[b] Dimension | 1.508 in \ 38.3 mm |
[c] Dimension | 1.063 in \ 27.0 mm |
[d] Dimension | 0.974 in \ 24.74 mm |
[TP1] Filetage | M6x1.0 |
[TP1_L] Emplacement du filetage | 0.709 in \ 18.0 mm |
Marque | Eppinger |
Arrosage à travers l’outil | Non |
Poids | 0.2 lbs \ 0.1 kg |
Pays d’origine | Allemagne |

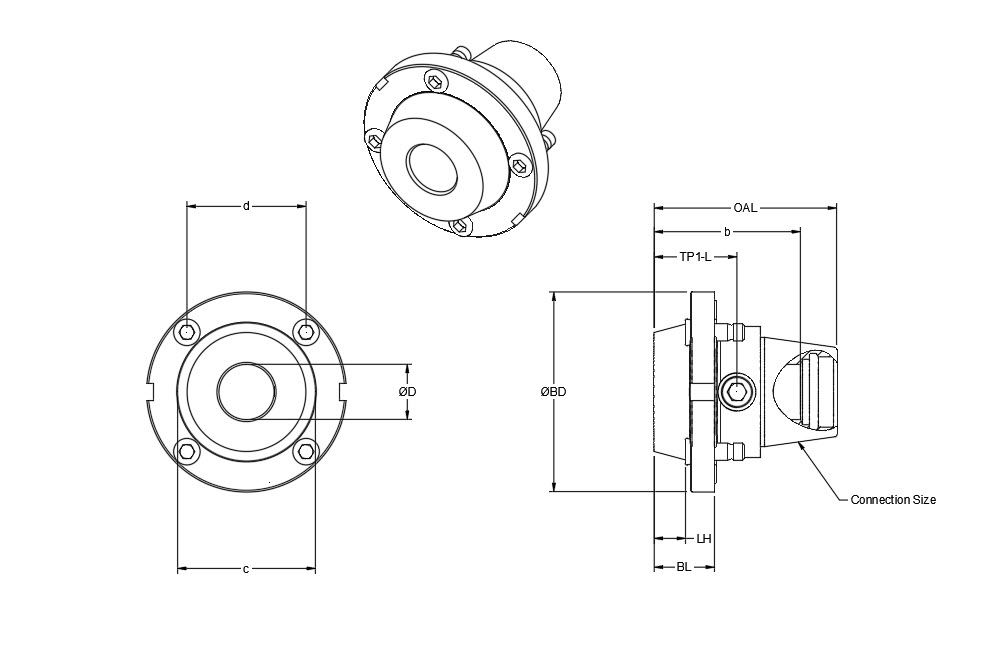

Images techniques
Agrandir le dessin au trait & les spécifications
