Panoramica del prodotto

Camicie mandrino estruse di Haas



Le camicie mandrino con brevetto Haas sono poco costose, facili da installare e in grado di offrire una stabilità aggiuntiva al caricatore barre durante le operazioni di tornitura, garantendo migliori risultati e consentendo velocità mandrino più elevate. La vibrazione ridotta permette finiture dei pezzi e precisione migliori. In combinazione con il kit adattatore per guida camicie Haas, le commutazioni delle camicie sono un gioco da ragazzi, fino a dieci volte più veloci rispetto ad altre versioni, permettendoti di essere subito operativo.



  • Polietilene estruso durevole ad alta densità per una vita lunga
  • Struttura alettata brevettata per tenuta concentrica per ridurre al minimo le vibrazioni
  • Chiaramente etichettata per identificazione rapida
  • Soluzione low-cost

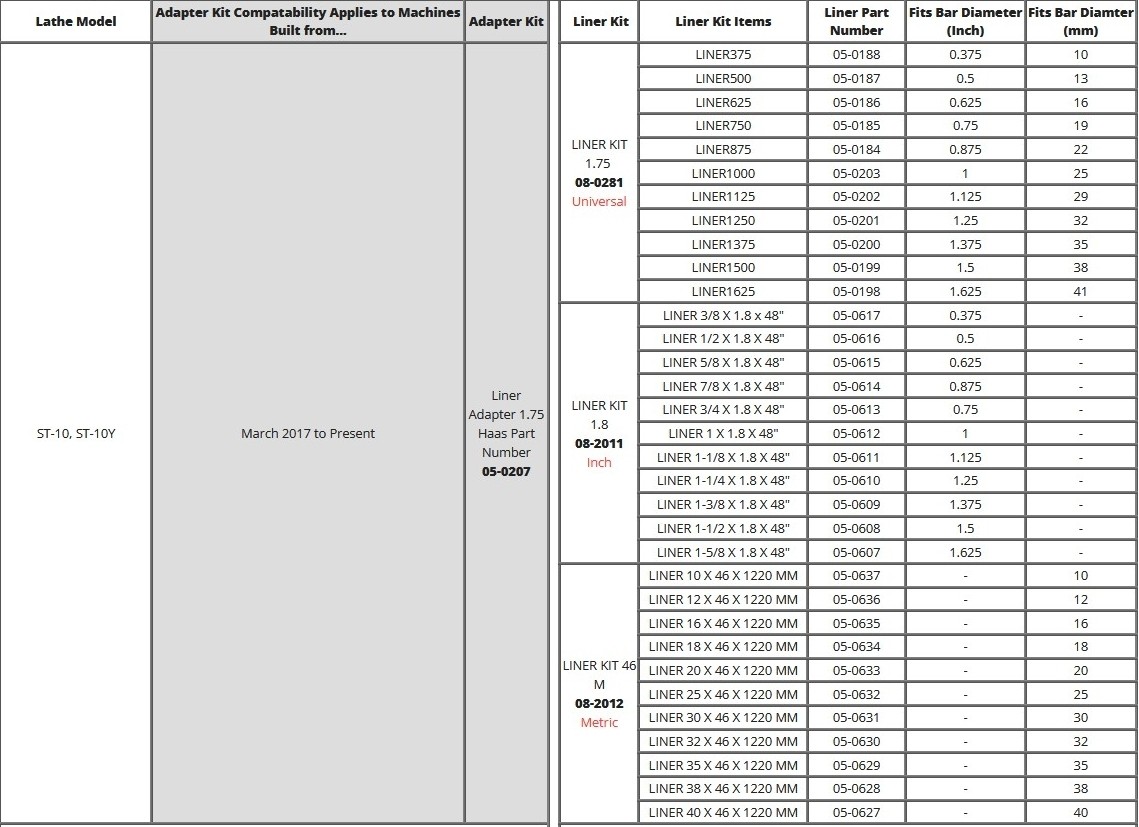

Compatibilità adattatore e camicie mandrino

Modello tornioLa compatibilità del kit adattatore si applica alle macchine costruiteKit adattatoreSi adatta aKit camiciaArticoli kit camiciaCodice articolo camiciaSi adatta al diametro della barra (pollici)Si adatta al diametro della barra (mm)
ST-10, ST-10YDal 17 marzo a oggi
Codice articolo adattatore camica 1,75 Haas
05-0207
KIT CAMICIA 1,75 08-0281 UniversaleLINER37505-01880,375101
LINER50005-01870,513
LINER62505-01860,62516
LINER75005-01850,7519
LINER87505-01840,87522
LINER100005-0203125
LINER112505-02021,12529
LINER125005-02011,2532
LINER137505-02001,37535
LINER150005-01991,538
LINER162505-01981,62541
KIT CAMICIA 1,8 08-2011 PolliciCAMICIA 3/8 X 1,8 x 48"05-06170,375-
CAMICIA 1/2 X 1,8 x 48"05-06160,5-
CAMICIA 5/8 X 1,8 x 48"05-06150,625-
CAMICIA 7/8 X 1,8 x 48"05-06140,875-
CAMICIA 3/4 X 1,8 x 48"05-06130,75-
CAMICIA 1 X 1,8 x 48"05-06121-
CAMICIA 1-1/8 X 1,8 x 48"05-06111,125-
CAMICIA 1-1/4 X 1,8 x 48"05-06101,25-
CAMICIA 1-3/8 X 1,8 x 48"05-06091,375-
CAMICIA 1-1/2 X 1,8 x 48"05-06081,5-
CAMICIA 1-5/8 X 1,8 x 48"05-06071,625-
KIT CAMICIA 46 M 08-2012 MetricoCAMICIA 10 X 46 1.220 MM05-0637-10
CAMICIA 12 X 46 1.220 MM05-0636-12
CAMICIA 16 X 46 1.220 MM05-0635-16
CAMICIA 18 X 46 1.220 MM05-0634-18
CAMICIA 20 X 46 1.220 MM05-0633-20
CAMICIA 25 X 46 1.220 MM05-0632-25
CAMICIA 30 X 46 1.220 MM05-0631-30
CAMICIA 32 X 46 1.220 MM05-0630-32
CAMICIA 35 X 46 1.220 MM05-0629-35
CAMICIA 38 X 46 1.220 MM05-0628-38
CAMICIA 40 X 46 1.220 MM05-0627-40

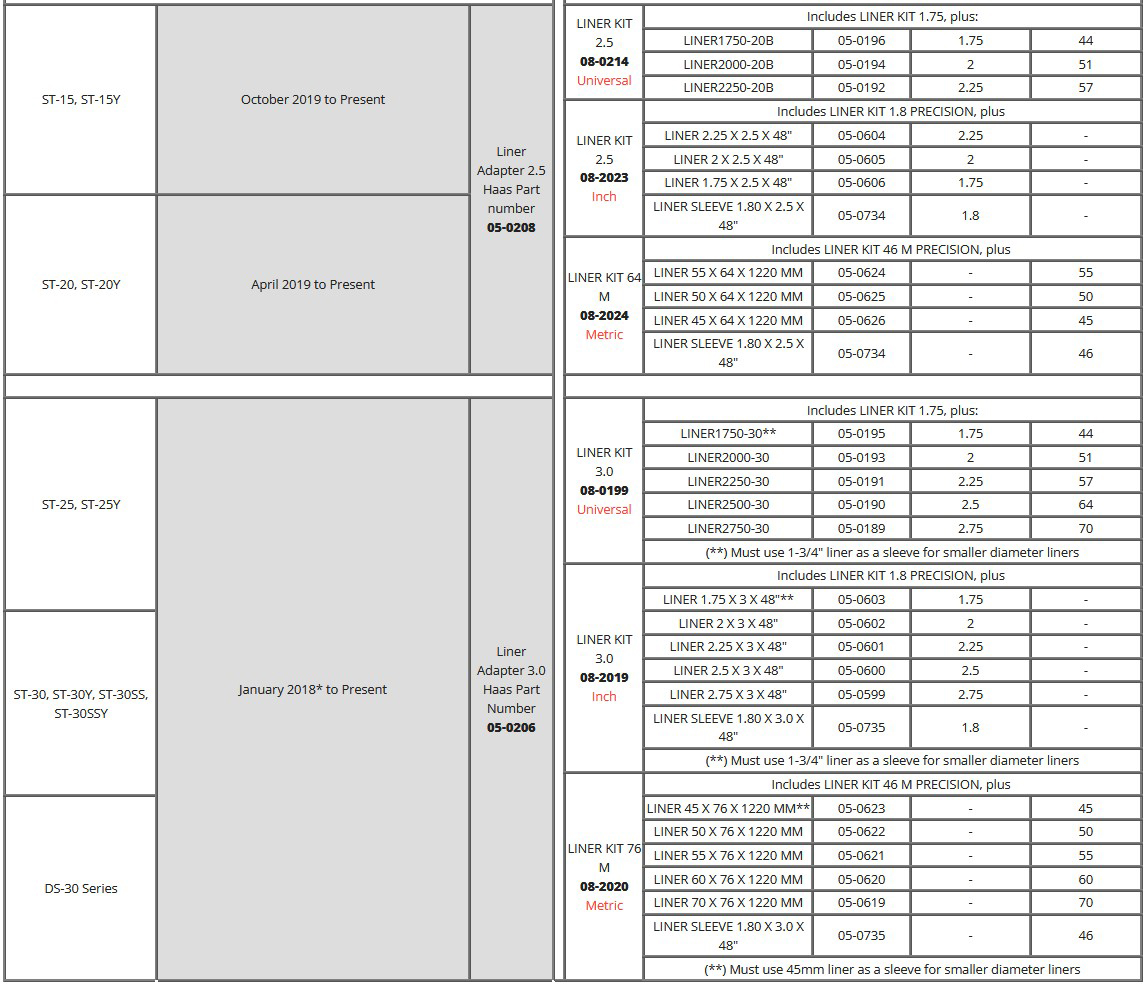

ST-15, ST-15YDa ottobre 2019 a oggiCodice articolo adattatore camicia 2,5 Haas 05-0208Si adatta aKIT CAMICIA 2,5 08-0214 UniversaleInclude KIT CAMICIA 1,75, più:
LINER1750-20B05-01961,7544
LINER2000-20B05-0194251
LINER2250-20B05-01922,2557
KIT CAMICIA 2,5 08-2023 PolliciInclude KIT CAMICIA 1,8 DI PRECISIONE, più:
CAMICIA 2,25 X 2,5 X 48"05-06042,25-
CAMICIA 2 X 2,5 X 48"05-06052-
CAMICIA 1,75 X 2,5 X 48"05-06061,75-
ST-20, ST-20Y, DS-20YDa aprile 2019 a oggiMANICOTTO CAMICIA 1,80 X 2,5 X 48" **05-07341,8-
KIT CAMICIA 64 M 08-2024 MetricoInclude KIT CAMICIA 46 M DI PRECISIONE, più:
CAMICIA 55 X 64 X 1.220 MM05-0624-55
CAMICIA 50 X 64 X 1.220 MM05-0625-5-
CAMICIA 45 X 64 X 1.220 MM05-0626-45
MANICOTTO CAMICIA 1,80 X 2,5 X 48"**05-0734-46
ST-25, ST-25YDa gennaio 2018* a oggiCodice articolo adattatore camicia 3,0 Haas 05-0206Si adatta aKIT CAMICIA 3,0 08-0199 UniversaleInclude KIT CAMICIA 1,75, più:
LINER1750-30**05-01951,7544
LINER2000-3005-0193251
LINER2250-3005-01912,2557
LINER2500-3005-01902,564
LINER2750-3005-01892,7570
(**) Deve utilizzare la camicia 1-3/4" come manicotto per camicie di diametro inferiore
KIT CAMICIA 3,0 08-2019 PolliciInclude KIT CAMICIA 1,8 DI PRECISIONE, più:
ST-30, ST-30Y, ST-30SS, ST-30SSYCAMICIA 1,75 X 3 X 48"05-06031,75-
CAMICIA 2 X 3 X 48"05-06022-
CAMICIA 2,25 X 3 X 48"05-06012,25-
CAMICIA 2,5 X 3 X 48"05-06002,5-
CAMICIA 2,75 X 3 X 48"05-05992,75-
MANICOTTO CAMICIA 1,80 X 3,0 X 48" **05-07351,8-
(**) Deve utilizzare la camicia 1,8" come manicotto per camicie di diametro inferiore
KIT CAMICIA 76 M 08-2020 MetricoInclude KIT CAMICIA 46 M DI PRECISIONE, più:
Serie DS-30, DS-25YCAMICIA 45 X 76 X 1.220 MM05-0623-45
CAMICIA 50 X 76 X 1.220 MM05-0622-50
CAMICIA 55 X 76 X 1.220 MM05-0621-55
CAMICIA 60 X 76 X 1.220 MM05-0620-60
CAMICIA 70 X 76 X 1.220 MM05-0619-70
MANICOTTO CAMICIA 1,80 X 3,0 X 48" **05-0735-46
(**) Deve utilizzare la camicia 1,8" come manicotto per camicie di diametro inferiore
Sistema di misurazione[⌀D] Tolleranza diametro alesaggio[⌀D] Tolleranza diametro esterno
Universale - ANSI, ISO±0,010 pollici / ±0,25 mm±0,010 pollici / ±0,25 mm**Per dimensioni materiale non standard**
Metrico - ISO ±0,25 / -0,00 mm±0,254 mm**Basato sugli standard per l'acciaio trafilato a freddo**
Pollici - ANSI+0,010 / -0,000 pollici±0,010 pollici**Basato sugli standard per l'acciaio trafilato a freddo**
*Verifica quale tolleranza è più adatta alla tua applicazione

NOTA: Per le macchine costruite prima delle date sopra indicate e la compatibilità completa con camicia e adattatore camicia, fare clic qui.
