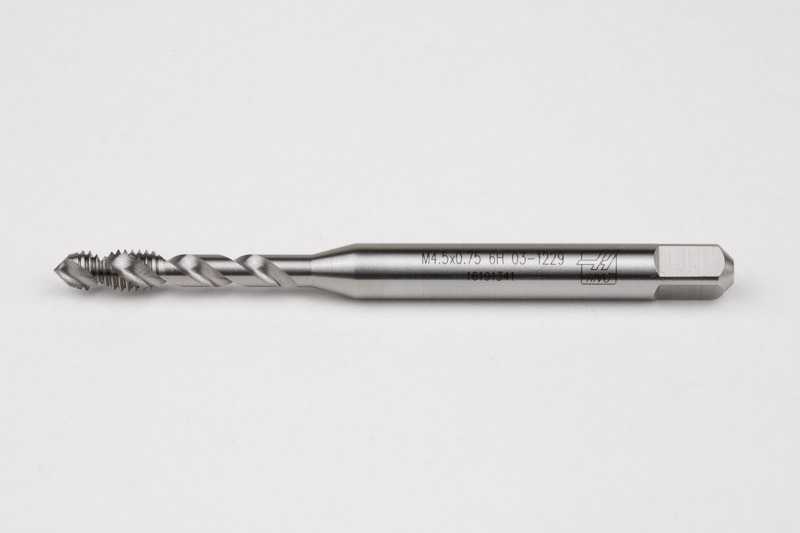

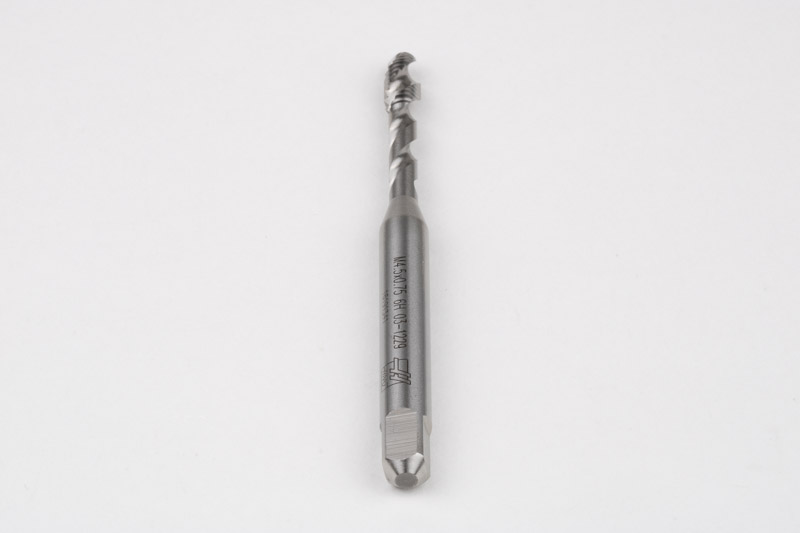

Maschio con scanalatura a spirale M4,5x0,75 M HSS-E, codolo 6 mm x lunghezza filettatura 8 mm, 2,5XD, lastricatura modificata, 2 scanalature, 6H, senza rivestimento
Codice articolo 03-1229MASCHIATURA ALLUMINIO M4,5 X 0,75 SP FL
COME USARE QUESTO PRODOTTO?
Scarica documenti
Tabella materiali ISO
Materiale del pezzo primario
N - Alluminio
Materiale del pezzo secondario
P – Acciaio
Specifiche tecniche
Sistema di misurazione | Metrico - ISO |
Serie filettatura | M - Sistema metrico |
Dimensione della filettatura | M4,5x0,75 |
Materiale del pezzo primario | N - Alluminio |
Materiale del pezzo secondario | P – Acciaio |
Tipo di maschiatura | Scanalatura a spirale |
Tipo di smusso | Lastricatura modificata |
Tipo di codolo | Quadrato |
Materiale | HSS-E |
Rivestimento | Non rivestito |
[TP] Passo della filettatura | 0.75 mm |
Diametro Punta di foratura per maschiatura | 3.7 mm |
[ØDC] Diametro di taglio | 4.5 mm |
[ØDMM] Diametro codolo | 6.0 mm |
[L2] Lunghezza dello smusso | 2P - 3P |
[L1] Lunghezza filettatura | 8.0 mm |
[LU] Lunghezza utile | 25.0 mm |
[OAL] Lunghezza totale | 70.0 mm |
[SS] Dimensione quadrato | 4.9 mm |
[NOF] Numero di scanalature | 2 |
[FHA°] Angolo dell’elica | 45 |
Lunghezza / DIA | 2,5 X D |
Classe filettatura | 6H |
Passaggio refrigerante nel mandrino | No |
Peso | 0.1 lbs \ 0.1 kg |
Paese d'origine | Corea del Sud |
Immagini tecniche
Ingrandisci disegno al tratto & specifiche
