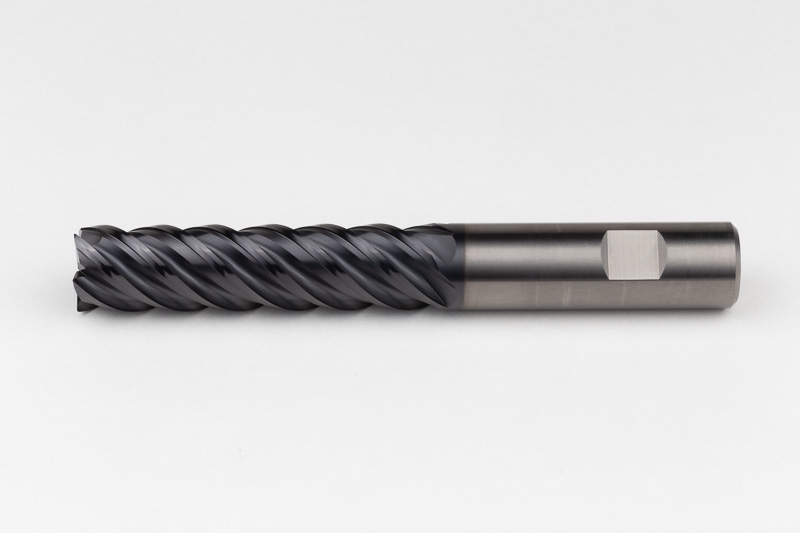

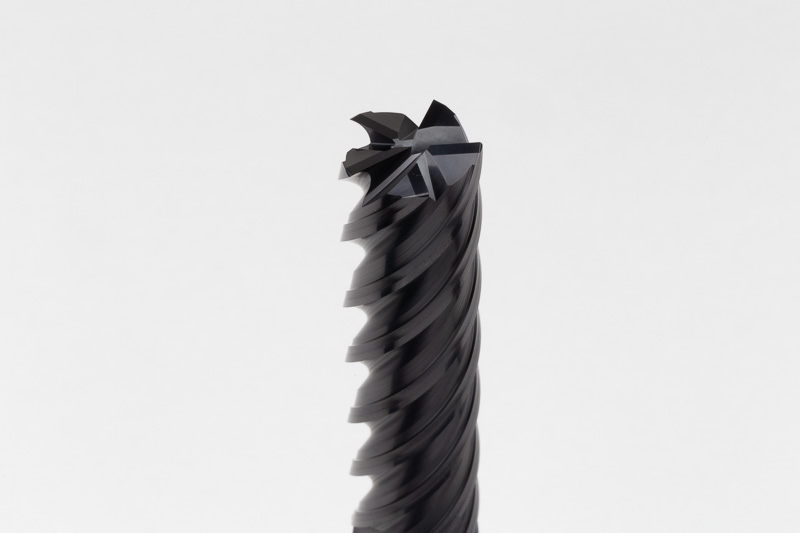

Dia. 20 mm Fresa in carburo, 5 scanalature, Rivestimento AlTiN, Codolo Weldon 20 mm x lunghezza di taglio 80 mm, Raggio 0,5 mm, HTM
Codice articolo 03-1868FRESA HP 20 MM LUNGHEZZA 5 SCANALATURE 0,5MM RAD
Descrizione
Questa fresa in carburo a 5 scanalature HTM ha un diametro di taglio di 20 mm, un codolo Weldon di 20 mm, una lunghezza di taglio (LOC) di 80 mm, un raggio di 0,5 mm e una lunghezza totale di 150 mm. È rivestita in AlTiN e realizzata per tagliare acciaio inossidabile e leghe ad alta temperatura, ma è in grado di tagliare alcuni gradi di acciaio e ghisa. Questa fresa è progettata per il taglio centrale e la configurazione a passo variabile unica aiuta a ridurre le armoniche e le vibrazioni indesiderate.COME USARE QUESTO PRODOTTO?
Scarica documenti
Tabella materiali ISO
Materiale del pezzo primario
M – Acciaio inossidabile
S - Leghe ad alta temperatura
Materiale del pezzo secondario
P – Acciaio
K – Ghisa
Specifiche tecniche
Sistema di misurazione | Metrico - ISO |
Serie di frese Haas | HTM1 |
Materiale del pezzo primario | M – Acciaio inossidabile, S - Leghe ad alta temperatura |
Materiale del pezzo secondario | P – Acciaio, K – Ghisa |
Materiale | Carburo |
Rivestimento | AlTiN |
Tipo di angolo | Raggio |
Tipo di codolo | Weldon |
Tipo di lunghezza | Standard |
[ØDC] Diametro di taglio | 20.0 mm |
[ØDMM] Diametro codolo | 20.0 mm |
[LOC] Lunghezza di taglio | 80.0 mm |
[OAL] Lunghezza totale | 150.0 mm |
[NOF] Numero di scanalature | 5 |
[CHW\RE] Smussatura\Dimensione raggio | 0.5 mm |
[FHA°] Angolo dell’elica | 45° |
Direzione di taglio | Diritto |
Taglio centrale | Sì |
Passo variabile | Sì |
Chip Splitter | No |
Passaggio refrigerante nel mandrino | No |
Peso | 1.1 lbs \ 0.5 kg |
Paese d'origine | Corea del Sud |
Immagini tecniche

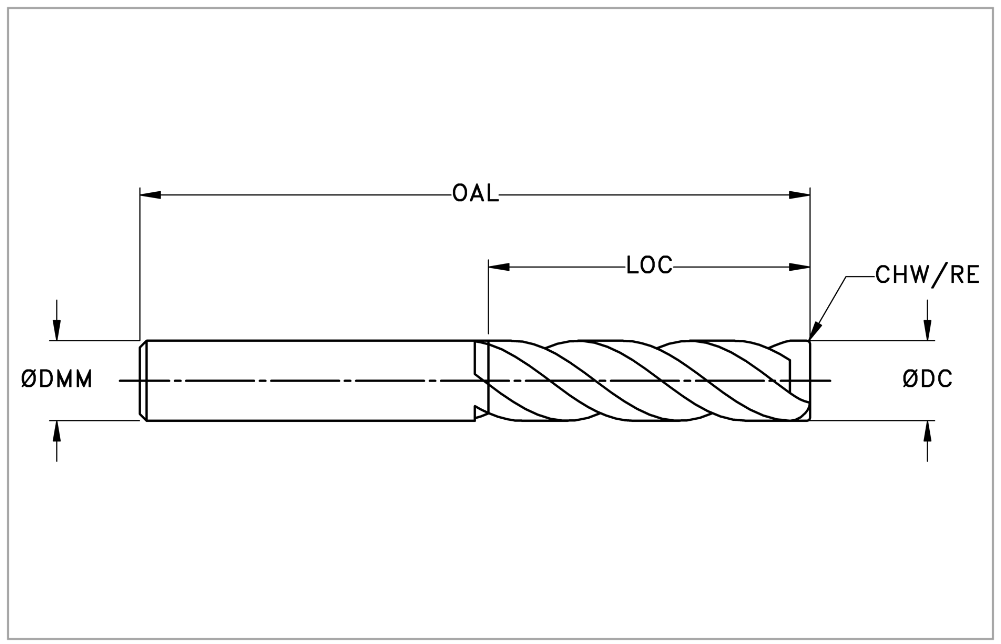

Ingrandisci disegno al tratto & specifiche
