Niskoprofilowe zaciski sprężynowe

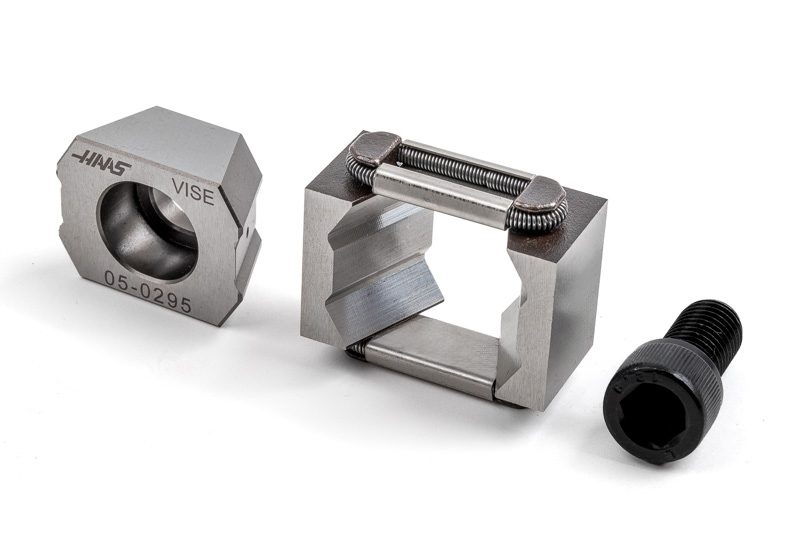

Niskoprofilowe zaciski sprężynowe składają się ze stalowego klina i podstawy ze sprężyną. Są przeznaczone do szybkiego mocowania obrabianych części na płycie mocującej. Za pomocą jednego zacisku można mocować jeden lub dwa obrabiane przedmioty.
Charakterystyka produktu
- Niskoprofilowy zacisk zapewnia maksymalny dostęp dla narzędzia
- Możliwość mocowania jednej lub dwóch części za pomocą pojedynczego zacisku
- Dostępne w różnych rozmiarach i z różnymi typami krawędzi
- Łatwa konfiguracja i możliwość dostosowania
Różne krawędzie do wielu zastosowań
- Płaska krawędź ma zastosowanie wtedy, gdy ślady mocowania na obrabianym przedmiocie nie są pożądane, ale drugi etap obróbki wymaga dużej siły zacisku.
- Krawędź ząbkowana wbija się w materiał obrabianego przedmiotu i ma zastosowanie przy intensywnym skrawaniu oraz obróbce wstępnej.
- Krawędź z otworami ma gwintowane otwory na powierzchniach zaciskowych, umożliwiające dodanie kompatybilnych przekładek do zacisku sprężynowego. Ta krawędź umożliwia mocowanie części o różnych wymiarach za pomocą tego samego zacisku, z zastosowaniem wymiennych przekładek.
Płaska krawędź
1. Śruba z łbem walcowym | 2. Klin | 3. Płaska krawędź
Krawędź ząbkowana
1. Śruba z łbem walcowym | 2. Klin | 3. Krawędź ząbkowana
Krawędź z otworami
1. Śruba z łbem walcowym | 2. Klin | 3. Krawędź z otworami
Jak mocować części za pomocą zacisku sprężynowego o niskim profilu?
Te zaciski umożliwiają szybkie mocowanie wielu części, co pozwala zwiększyć wydajność produkcji. Oto kilka przykładów ich zastosowania:
Części kwadratowe
Przy użyciu płaskich lub ząbkowanych niskoprofilowych zacisków sprężynowych, kwadratowy półfabrykat można utrzymywać, wykorzystując zacisk działający jak klin dociskający obrabiany przedmiot do ogranicznika części obrobionej lub innej.
Okrągłe części
Przy użyciu niskoprofilowego zacisku sprężynowego z otworem i podkładki dystansowej w kształcie litery V, okrągłe części można mocować za pomocą przekładki kształcie litery V dociskającej obrabiany przedmiot do ogranicznika części obrobionej lub innej.
Zestawy do mocowania prowadnic
Uchwyty prowadnicy to uniwersalny sposób mocowania obrabianych przedmiotów. Uchwyty te można szybko ponownie skonfigurować do innych zastosowań i obrabianych przedmiotów, odpowiednio do potrzeb warsztatu.
Charakterystyka produktu
- Nadają się do różnych obrabianych przedmiotów
- Wysoka siła zacisku
- Szybka i łatwa konfiguracja
- Dostępne w długościach 400 mm, 500 mm i 600 mm
Niskoprofilowe zaciski sprężynowe
1. Śruba z łbem walcowym | 2. Niskoprofilowe zaciski sprężynowe | 3. Płyta bazowa | 4. Nakrętka T | 5. Mocowanie prowadnicy
Ogranicznik prowadnicy obrabianego przedmiotu
1. Śruba z łbem walcowym | 2. Ogranicznik prowadnicy | 3. Nakrętka T ogranicznika prowadnicy | 4. Mocowanie prowadnicy
Jakie części można mocować za pomocą mocowania prowadnic?
Części kwadratowe i prostokątne
Przy użyciu płaskich, ząbkowanych lub z otworem niskoprofilowych zacisków sprężynowych, kwadratowy półfabrykat można utrzymywać wykorzystując zacisk działający jak klin dociskający obrabiany przedmiot do ogranicznika prowadnicy.
Części okrągłe lub o niestandardowym kształcie
Przy użyciu niskoprofilowego zacisku sprężynowego do otworów i miękkich szczęk prowadnicy okrągłe i nietypowe części można mocować, korzystając z obrabialnych szczęk miękkich, dopasowanych do obrabianego przedmiotu.
