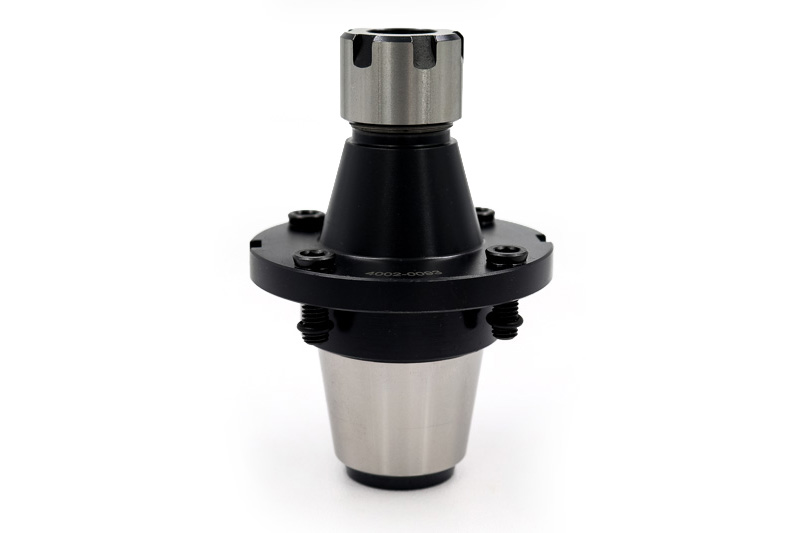

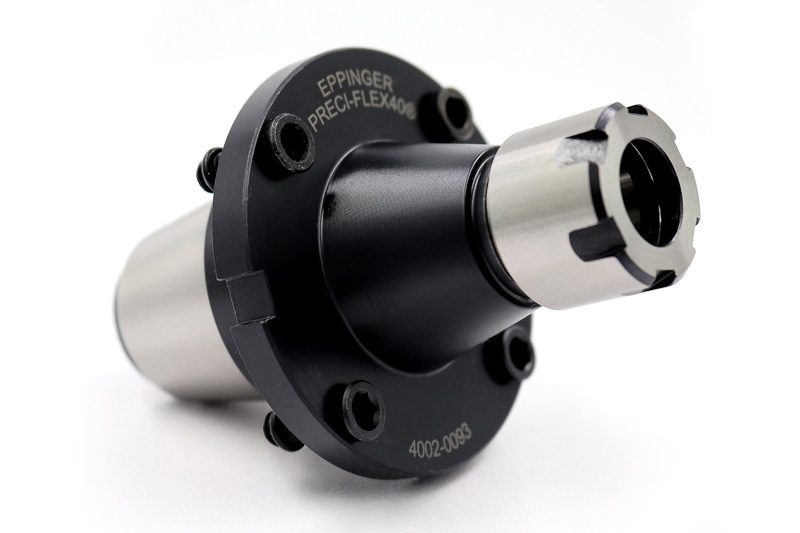

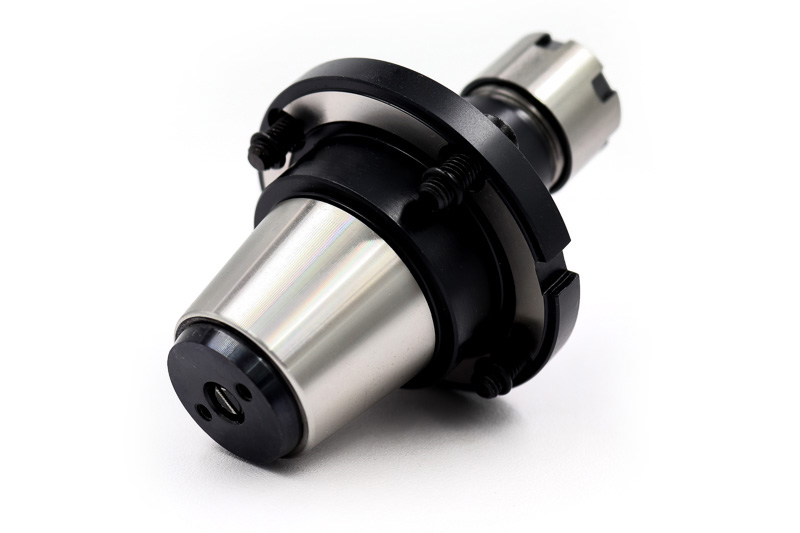

BMT75, modułowy adapter PRECI-FLEX® 40, uchwyt na tulejki zaciskowe ER20 x długość korpusu 60 mm, oprawka narzędziowa Haas by Eppinger
Numer części 04-1947FLEX 40 COLLET CHUCK EXT ER20
Opis
Ten modułowy adapter uchwytu na tulejki zaciskowe PRECI-FLEX® 40 ER BMT75 pasuje do różnych typów tulei zaciskowych ER20 i ma korpus o długości 60 mm. Używana w połączeniu z uchwytami napędzanymi PRECI-FLEX® 40, dwustożkowa tuleja zaciskowa zapewnia dużą siłę zacisku w przypadku narzędzi z gładkim, okrągłym trzonkiem oraz szerokie możliwości chwytu z doskonałym całkowitym wskazanym biciem i wyważeniem.Pobierz dokumenty
Specyfikacje techniczne
System pomiarowy | Metryczne – ISO, Cale – ANSI |
Modele maszyn | ST-40Y, ST-45Y |
Rozmiar złącza | 40 |
Adapter Type | PRECI-FLEX® 40 |
Typ uchwytu | ER Collet Chuck |
Typ długości | Extended |
Seria oprawek narzędziowych | BMT75 |
Seria tulei zaciskowych | ER-20 |
[ØBD] Średnica korpusu | 2.756 in \ 70.0 mm |
[BL] Długość korpusu | 2.362 in \ 60.0 mm |
[LH] Długość głowicy | 1.953 in \ 49.6 mm |
[OAL] Długość całkowita | 4.244 in \ 107.8 mm |
[b] Wymiar | 2.618 in \ 66.5 mm |
[c] Wymiar | 1.102 in \ 28.0 mm |
[d] Wymiar | 1.643 in \ 41.72 mm |
Marka | Eppinger |
Chłodziwo przez narzędzie | Nie |
Waga | 1.8 lbs \ 0.9 kg |
Kraj pochodzenia | Niemcy |
