Broaching
Conozca nuestra gama de herramientas de brochado CNC e insertos para obtener precisión aplicaciones de mecanizado. Descubrir herramientas de brochado de alta calidad diseñadas para proporcionar un rendimiento de corte eficiente y resultados precisos. Nuestros las plaquitas están diseñadas para una mayor resistencia y un control de virutas óptimo, lo que garantiza operaciones suaves en fresado y torneado CNC.
Haas
- La línea de brocas Haas consiste en una amplia gama de herramientas e insertos para crear una variedad de formas en numerosos tamaños. Seleccione la aplicación requerida, como el chavetero, hexagonal o cuadrado, y filtre a través de la gama de tamaños de inserto para encontrar el que se adapte a sus necesidades
- Haas portaherramientas Haas se fabrican con acero para herramientas templado y exprimido, con la sección que alberga el inserto endurecido a 58/60Rc. Todos los soportes capaces de mecanizado interno se fabrican con orificios para refrigerante pasante por la herramienta, lo que permite que el refrigerante lubrique y enfríe el inserto, así como eliminar con chorros las virutas producidas durante el proceso de brochado o ranurado.
- Los soportes de las chavetas se fabrican con superficies planas en ambos lados del diámetro del vástago, lo que permite montar los soportes en cualquier dirección para mecanizar fácilmente características de diámetro interior o exterior. Consulte la página de detalles técnicos para obtener más información.
- Cada soporte está disponible en dos longitudes: estándar y largo (con las longitudes más largas identificadas con el sufijo –L en el código). Los portaherramientas para mecanizado interno tienen mangos de 25 mm de diámetro, que se pueden montar fácilmente en portaherramientas de DI para torretas de torno, o portaherramientas de fresa frontal para husillos de fresadora.
- Todos los portaherramientas disponen de placas de alineamiento para orientar con precisión el portaherramientas respecto a la pieza de trabajo en los centros de fresado. El alineamiento de los soportes en tornos sin capacidad de eje Y se realiza fácilmente utilizando casquillos excéntricos para ajustar finamente el soporte a la línea central de la pieza de trabajo.

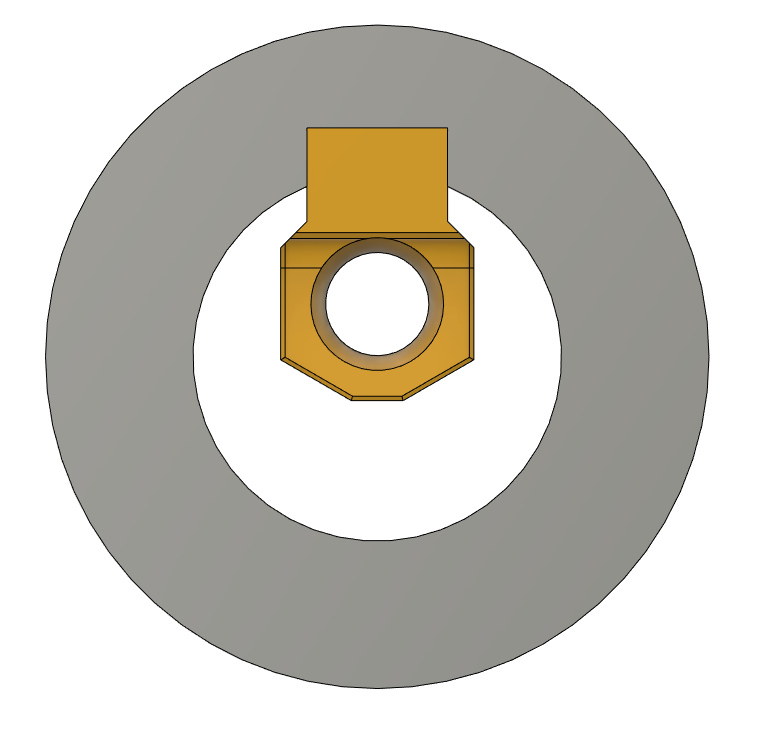

PERFIL DE LA TECLA
Soportes:
- Herramienta de acero caliente y templado endurecido a 58-60 HRC
- Mayor resistencia a la compresión para proporcionar una larga vida útil
- Incluye refrigerante de herramienta pasante para enfriar, lubricar y extraer virutas
Inserta:
- Aleación sinterizada endurecida a 70-71 HRC
- Alta tenacidad capaz de soportar presiones fuertes
- El revestimiento de TiN proporciona propiedades antidesgaste y de incautación
- Disponible en Holgura, Deslizamiento/Ajuste y Ajuste de interferencia

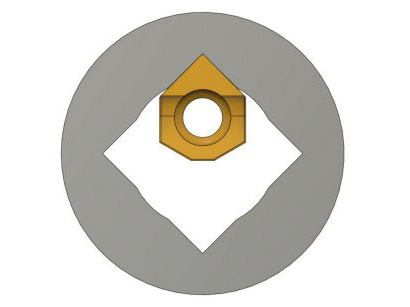

PERFIL CUADRADO
Soportes:
- Herramienta de acero caliente y templado endurecido a 58-60 HRC
- Mayor resistencia a la compresión para proporcionar una larga vida útil
- Incluye refrigerante de herramienta pasante para enfriar, lubricar y extraer virutas
Inserta:
- Aleación sinterizada endurecida a 70-71 HRC
- Alta tenacidad capaz de soportar presiones fuertes
- El revestimiento de TiN proporciona propiedades antidesgaste y de incautación
- Un inserto puede hacer varios tamaños
Se requiere un agujero perforado previamente de gran tamaño
Diámetro del agujero perforado previamente = Grosor cuadrado x 1,050
Ej.: 10 mm x 1,050 = 10,50 mm

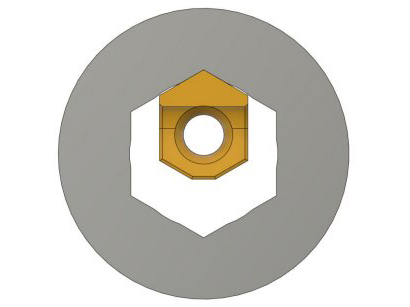

PERFIL HEXAGONAL
Soportes:
- Herramienta de acero caliente y templado endurecido a 58-60 HRC
- Mayor resistencia a la compresión para proporcionar una larga vida útil
- Incluye refrigerante de herramienta pasante para enfriar, lubricar y extraer virutas
Inserta:
- Aleación sinterizada endurecida a 70-71 HRC
- Alta tenacidad capaz de soportar presiones fuertes
- El revestimiento de TiN proporciona propiedades antidesgaste y de incautación
- Un inserto puede hacer varios tamaños hexagonales
Se requiere un agujero perforado previamente de gran tamaño
Diámetro del agujero perforado previamente = Grosor cuadrado x 1,020
Ej.: 10 mm x 1,020 = 10,20 mm
PERFIL DE POLEA SÍNCRONA
La línea de brochado de poleas síncronas Haas consta de una amplia gama de insertos para formar una variedad de perfiles y pasos de dientes para poleas de correas síncronas (también conocidas como correas de distribución). Los insertos se fabrican con muchos perfiles métricos y de pulgadas diferentes, lo que le permite crear sus propios piñones o poleas para acomodar correas síncronas de las correas PowerGrip®, PolyChain® GT®, HTD® PowerHouse®, MXL, XL, L y H y muchos otros perfiles similares.
Grado y revestimiento de
inserto
Los insertos de polea síncrona
Haas se fabrican a partir de una aleación sinterizada y luego se someten a un tratamiento térmico con una resistencia de 70-71Rc. Esto le da a los insertos una alta tenacidad y les permite soportar las altas presiones generadas durante el proceso de brochado. Los insertos reciben un recubrimiento de nitruro de titanio (TiN) para aumentar la resistencia al desgaste y reducir la fricción.
Soportes:
-
Los portaherramientas de brochado
- HaasHUTE OD están disponibles en mangos estándar en pulgadas y métricas.
- Herramientas de acero templado y templado, con la sección que alberga el inserto endurecido a 58/60Rc.
- Mayor resistencia a la compresión para proporcionar una larga vida útil.
Inserta:
- Aleación sinterizada endurecida a 70-71 HRC.
- Alta tenacidad capaz de soportar presiones fuertes.
- El revestimiento de TiN proporciona propiedades antidesgaste y antiagarre.
- Perfiles para PowerGrip®, GT®, PowerHouse® y otras correas síncronas similares.
- Disponible en pulgadas y pasos métricos.
Correas de temporización de alto rendimiento

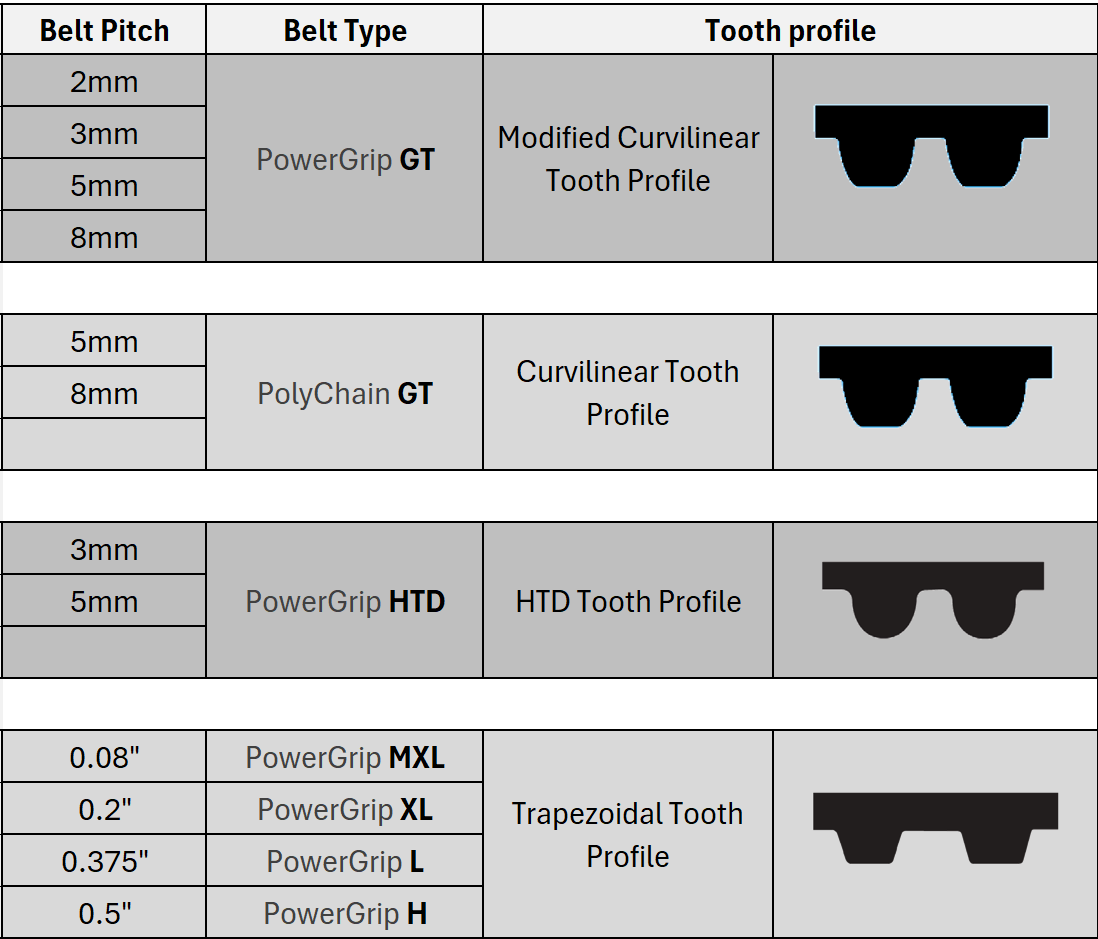

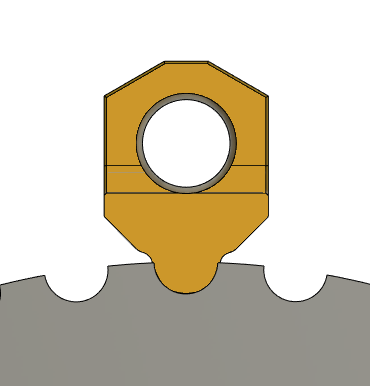

Este gráfico resalta la gama de correas de sincronización de precisión de Haas Tooling, con varios tamaños de paso y perfiles de dientes avanzados, incluyendo curvilínea modificada, curvilínea, HTD y trapezoidal, para garantizar una transmisión de potencia óptima, una holgura reducida y un rendimiento fiable en aplicaciones exigentes.
Plantillas VPS para brocas

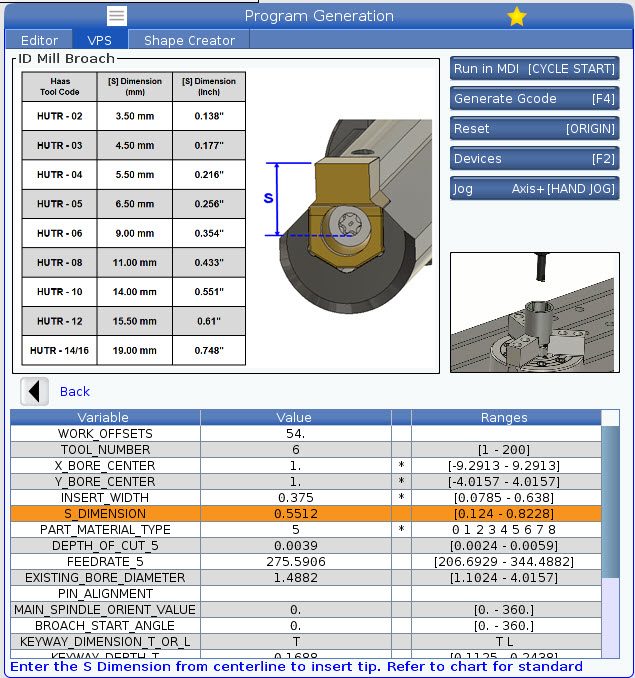

FRESADORA

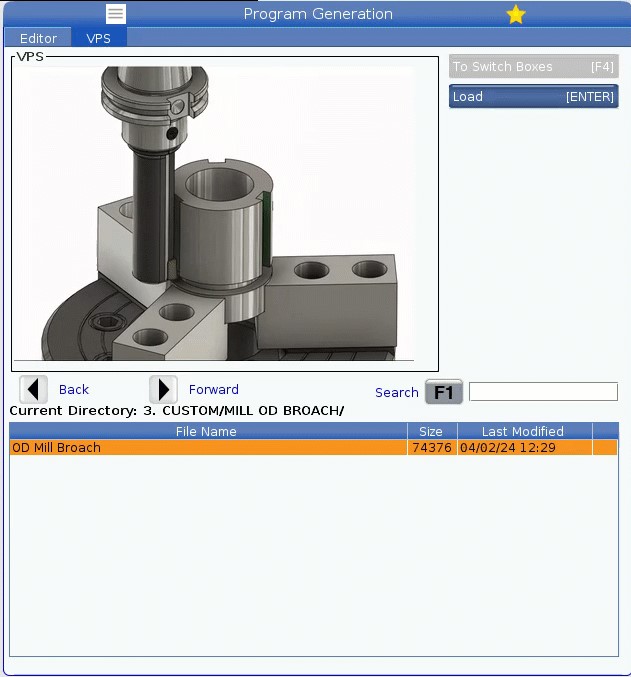

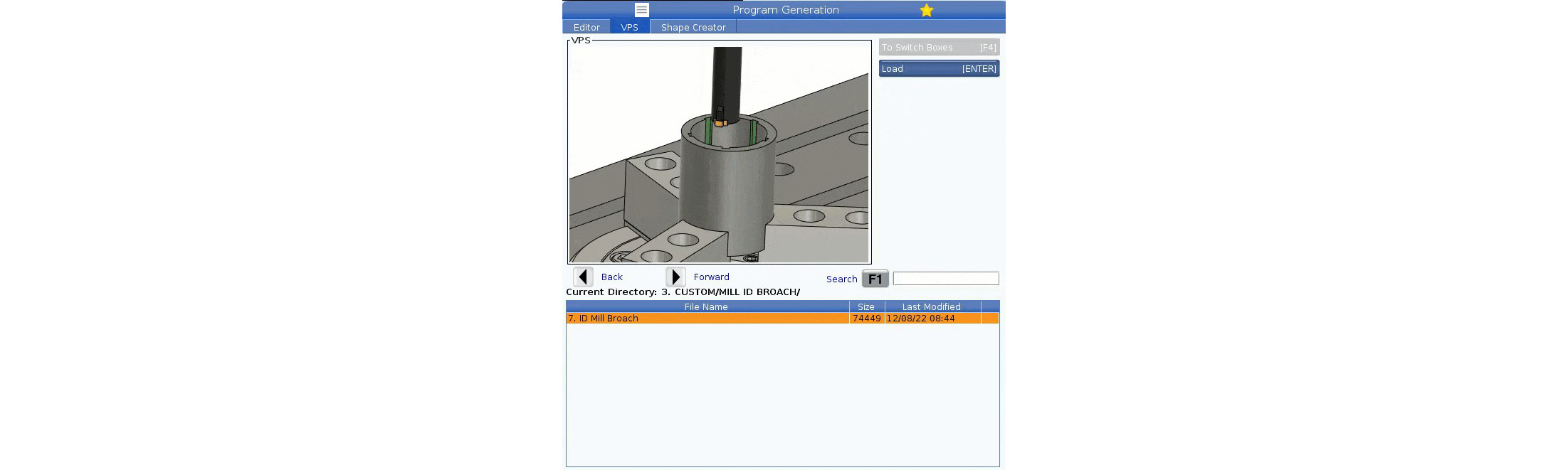

Plantillas VPS de Haas incorporadas para brochado de fresadora
¡Comience a brochar rápida y fácilmente en su fresadora Haas! Haas ofrece un sistema de programación visual fácil de seguir para el brochado directamente en su control Haas.

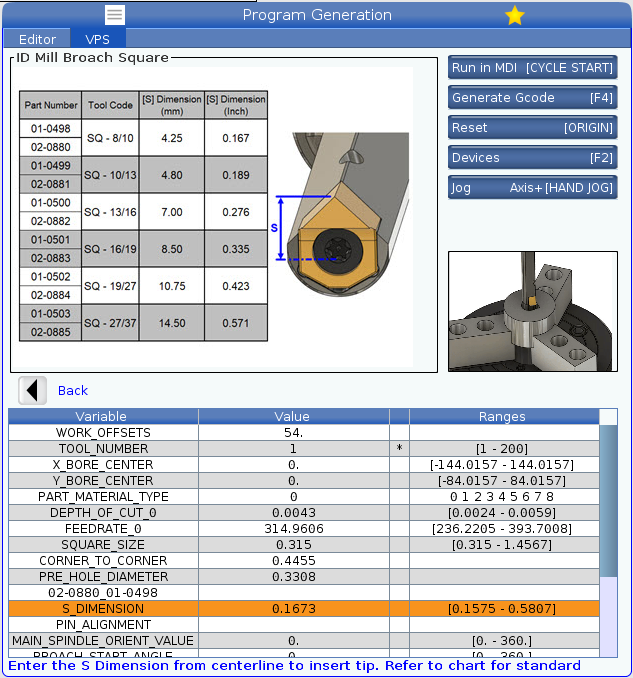

* Si el control de su máquina no tiene las plantillas incorporadas, puede descargar las plantillas anteriores. Instale las plantillas en la carpeta My VPS y acceda a ellas a través de la carpeta VPS CUSTOM. (Las plantillas VPS son compatibles con la versión de software NGC de fresadora 100.22.000.1000 o posterior.) La plantilla de brochado de la fresadora se puede encontrar en el control de su fresadora Haas en la pestaña VPS de su página Editar.
PRECAUCIÓN: Estas son plantillas beta. Verifique la ruta del programa generado en gráficos. También se recomienda realizar un ciclo de la secuencia sin una pieza cargada (cortes de aire) antes de comenzar con el mecanizado.

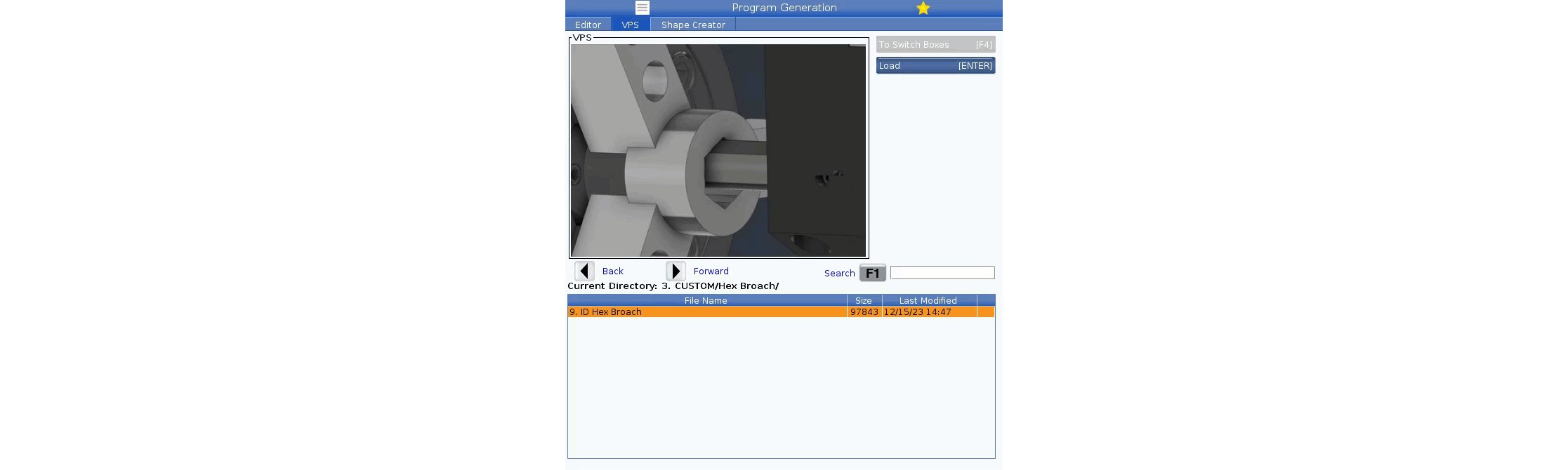

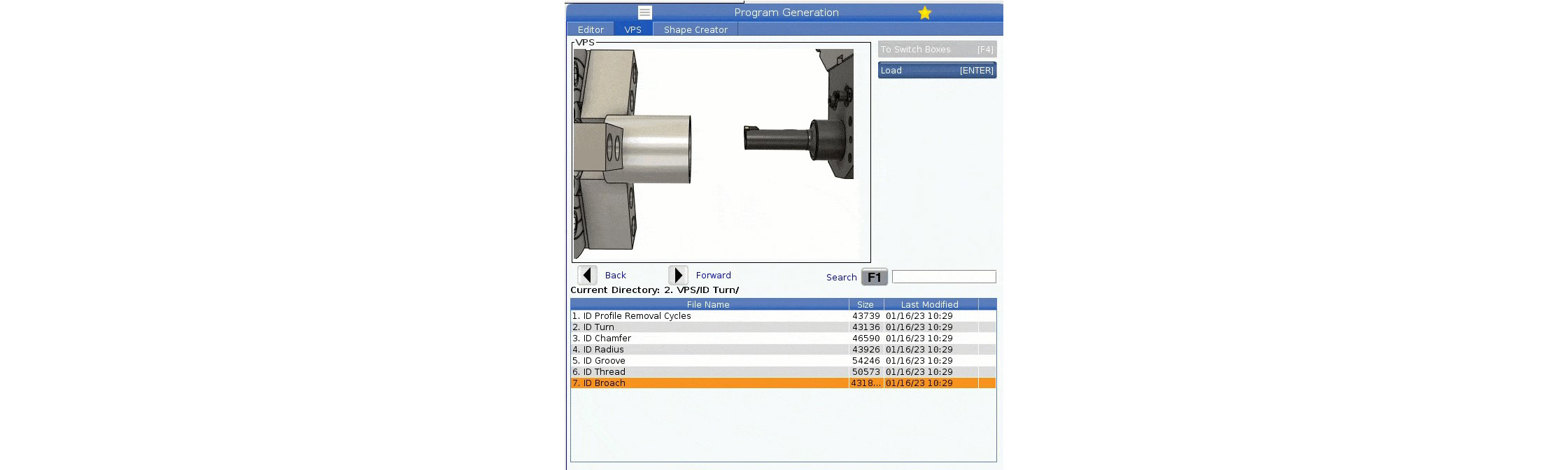

PLANTILLAS DE VPS DE BROCHADO DE ID/OD DE TORNO

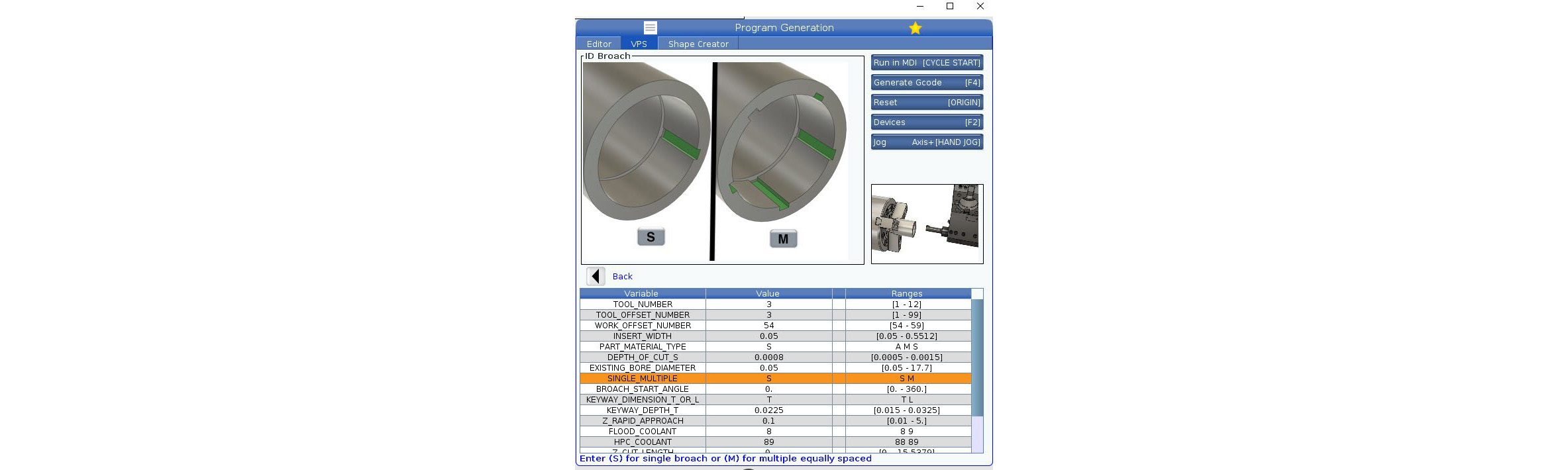

Plantillas VPS de Haas incorporadas para el brochado de tornos
Comience a brochar rápida y fácilmente en su torno Haas. Haas ofrece un sistema de programación visual fácil de seguir para el brochado directamente en su control Haas.
* Si el control de su máquina no tiene las plantillas incorporadas, puede descargar las plantillas siguientes. Instale las plantillas en la carpeta My VPS y acceda a ellas a través de la carpeta VPS CUSTOM. (Las plantillas VPS son compatibles con la versión de software del torno NGC 100.22.000.1000 o posterior). La plantilla de brochado del torno se puede encontrar en el control del torno Haas en la pestaña VPS de la página de edición.

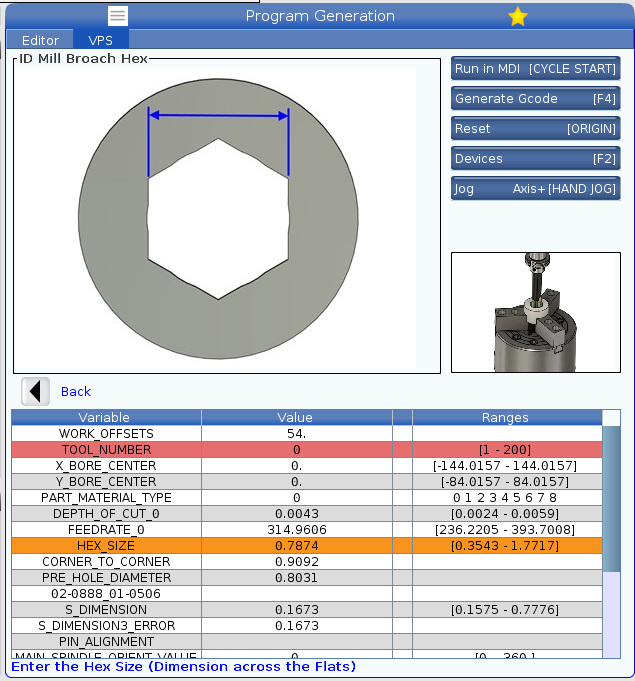

FRESADORA

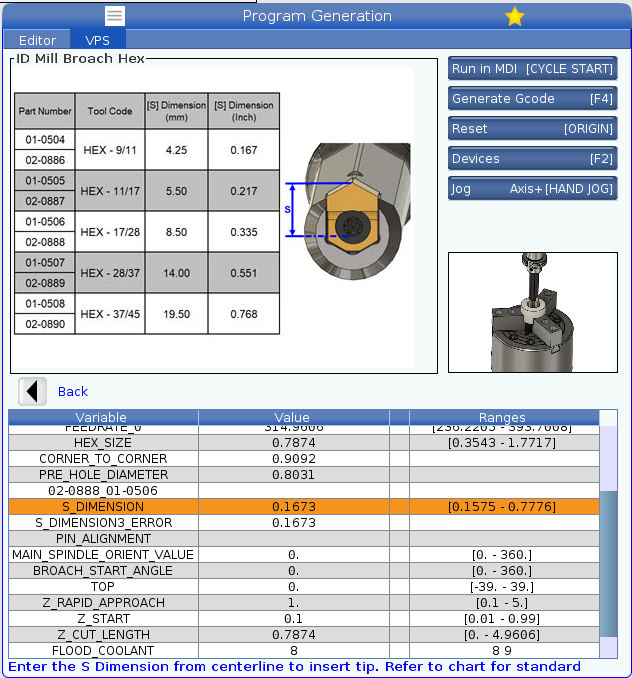

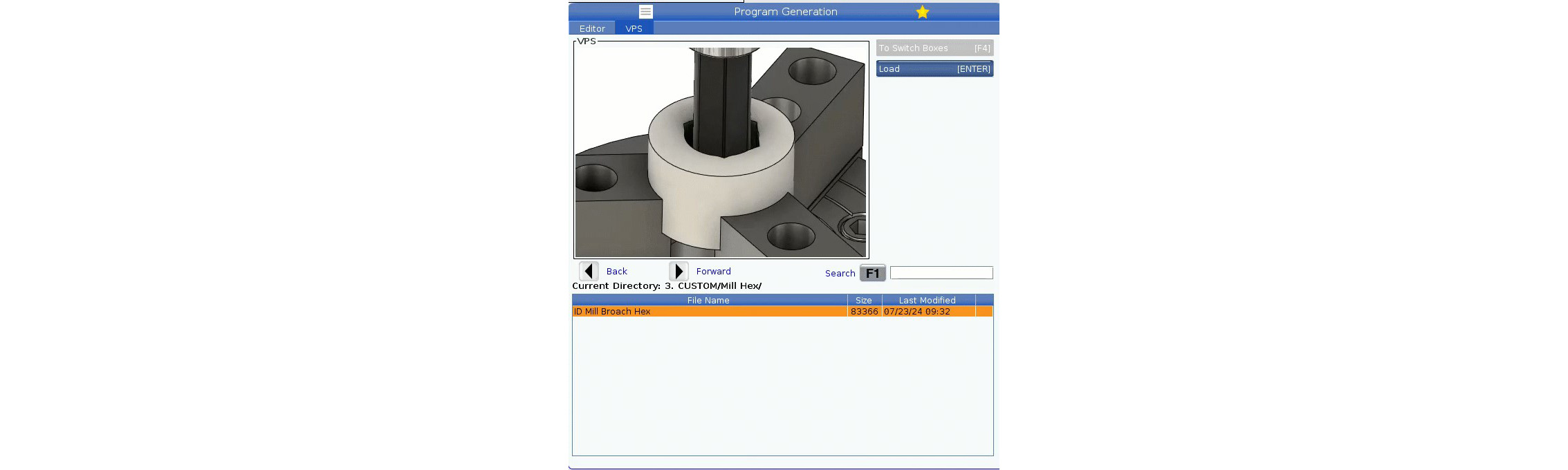

Plantillas VPS de Haas incorporadas HEX para brochado de fresadora
Comience a brochar rápida y fácilmente en su fresadora Haas. Haas ofrece un sistema de programación visual fácil de seguir para el brochado directamente en su control Haas.
* Si el control de su máquina no tiene las plantillas incorporadas, puede descargar las plantillas anteriores. Instale las plantillas en la carpeta My VPS y acceda a ellas a través de la carpeta VPS CUSTOM. (Las plantillas VPS son compatibles con la versión de software NGC de fresadora 100.22.000.1000 o posterior.) La plantilla de brochado de la fresadora se puede encontrar en el control de su fresadora Haas en la pestaña VPS de su página Editar.
PRECAUCIÓN: Estas son plantillas beta. Verifique la ruta del programa generado en gráficos. También se recomienda realizar un ciclo de la secuencia sin una pieza cargada (cortes de aire) antes de comenzar con el mecanizado.

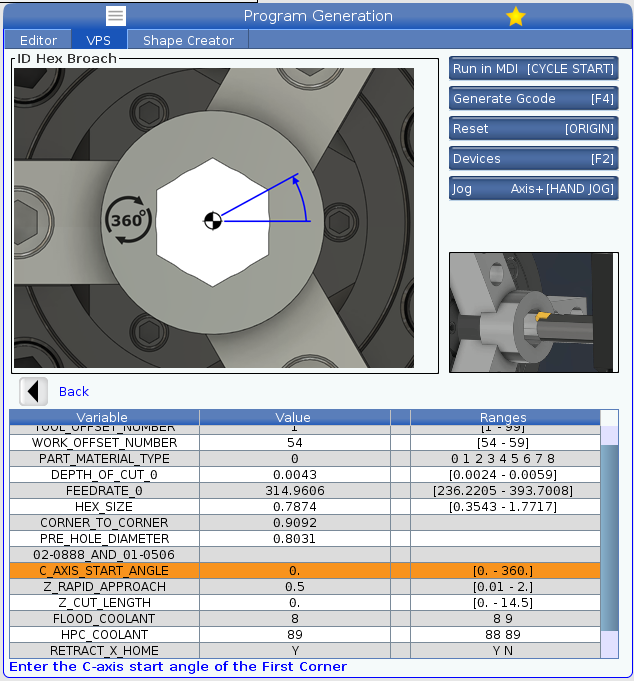

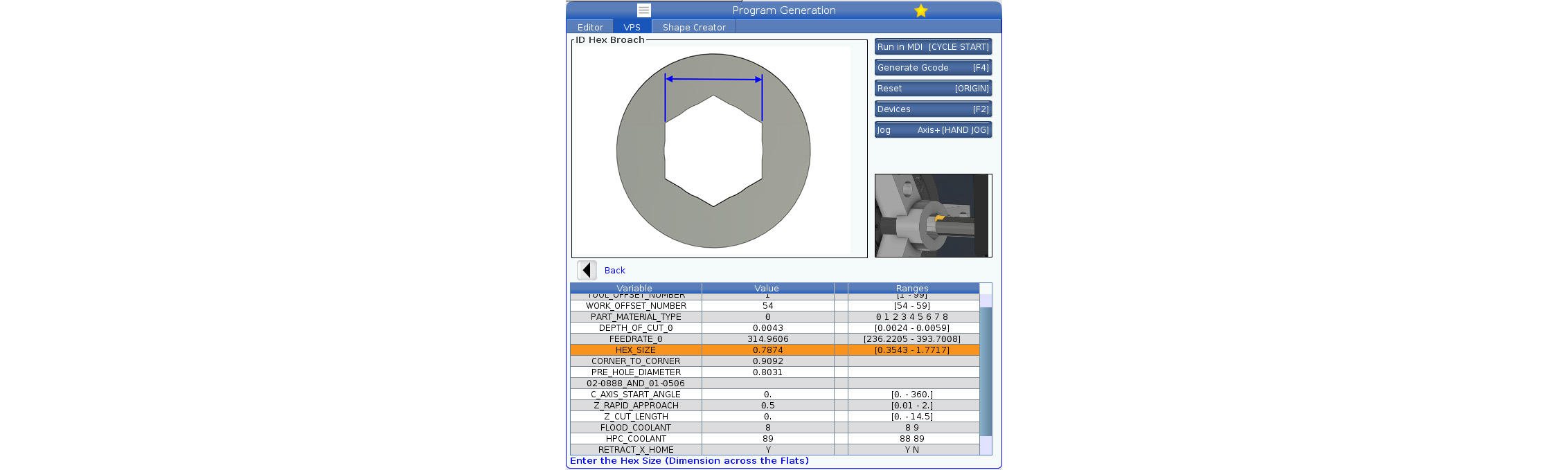

PLANTILLAS DE VPS DE BROCHADO HEXAGONAL DE TORNO
Plantillas VPS de Haas incorporadas HEX para el brochado de tornos
Comience a brochar rápida y fácilmente en su torno Haas. Haas ofrece un sistema de programación visual fácil de seguir para el brochado directamente en su control Haas.
* Si el control de su máquina no tiene las plantillas incorporadas, puede descargar las plantillas a continuación. Instale las plantillas en la carpeta My VPS y acceda a ellas a través de la carpeta VPS CUSTOM. (Las plantillas VPS son compatibles con la versión de software de torno NGC 100.17.000.1200 o posterior). La plantilla de brochado del torno se puede encontrar en el control del torno Haas en la pestaña VPS de su página de edición.
FRESADORA

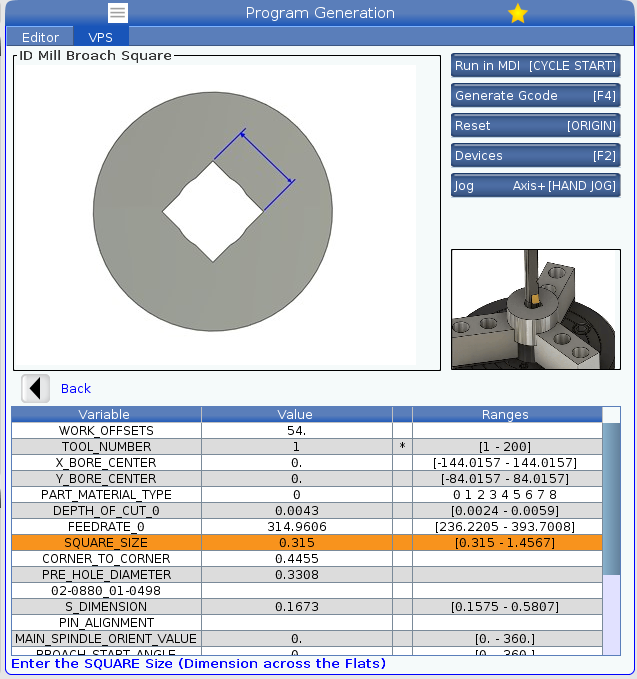

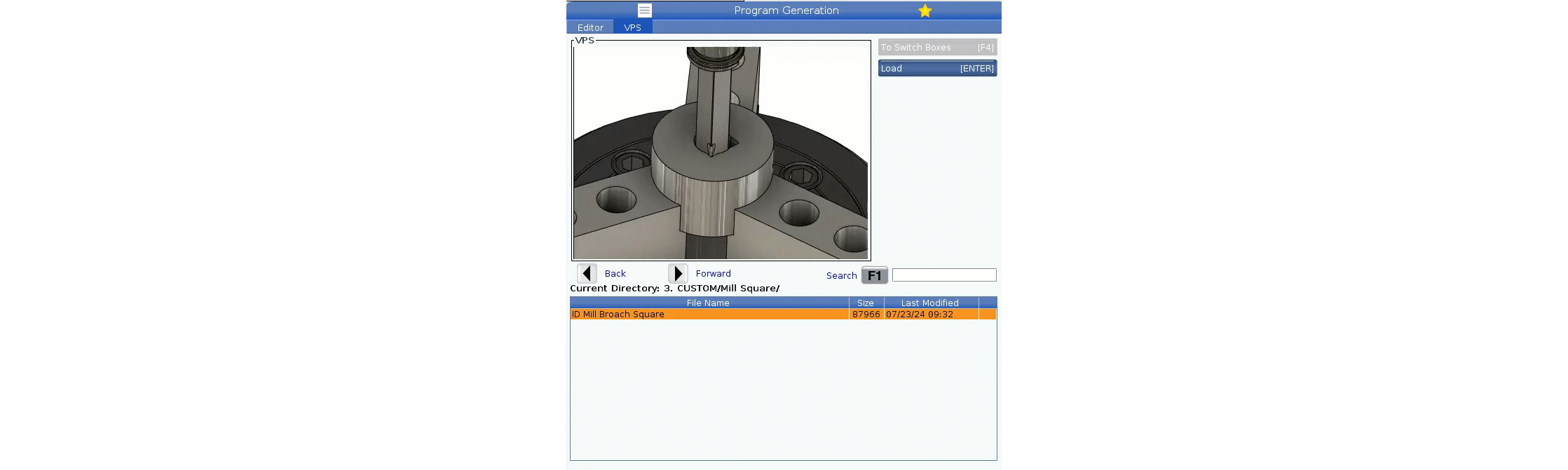

Plantillas de VPS de Haas cuadradas incorporadas para brochado de fresadora
Comience a brochar rápida y fácilmente en su fresadora Haas. Haas ofrece un sistema de programación visual fácil de seguir para el brochado directamente en su control Haas.
* Si el control de su máquina no tiene las plantillas incorporadas, puede descargar las plantillas anteriores. Instale las plantillas en la carpeta My VPS y acceda a ellas a través de la carpeta VPS CUSTOM. (Las plantillas VPS son compatibles con la versión de software NGC de fresadora 100.22.000.1000 o posterior.) La plantilla de brochado de la fresadora se puede encontrar en el control de su fresadora Haas en la pestaña VPS de su página Editar.
PRECAUCIÓN: Estas son plantillas beta. Verifique la ruta del programa generado en gráficos. También se recomienda realizar un ciclo de la secuencia sin una pieza cargada (cortes de aire) antes de comenzar con el mecanizado.

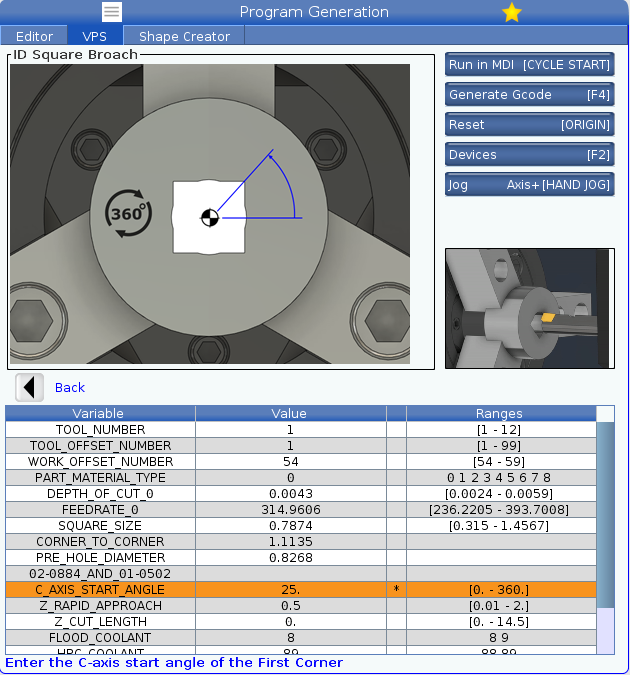

PLANTILLAS DE VPS DE BROCHADO CUADRADO DE TORNO

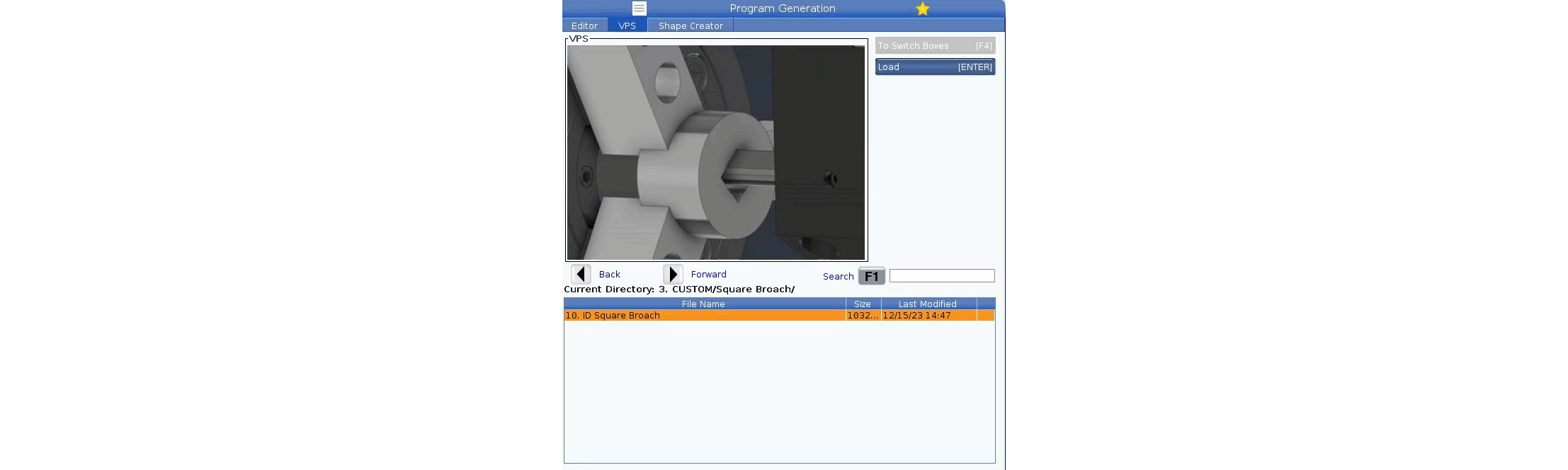

Plantillas de VPS de Haas cuadradas incorporadas para el brochado de tornos

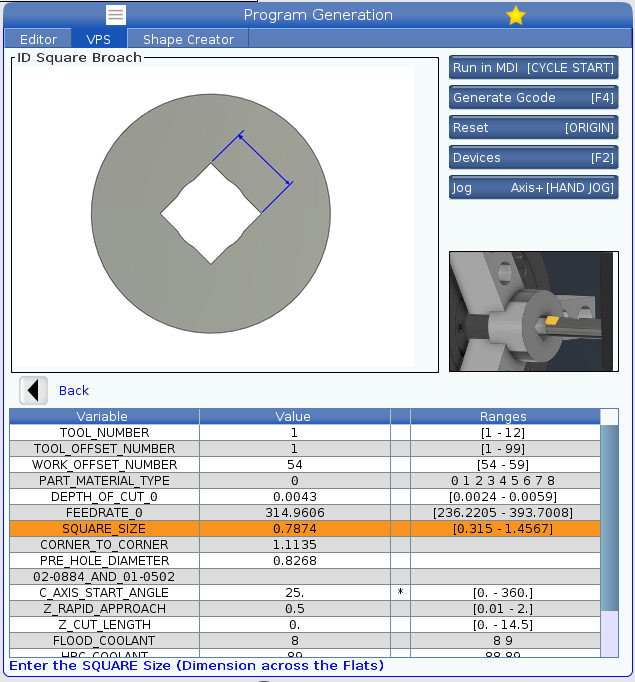

Comience a brochar rápida y fácilmente en su torno Haas. Haas ofrece un sistema de programación visual fácil de seguir para el brochado directamente en su control Haas.
* Si el control de su máquina no tiene las plantillas incorporadas, puede descargar las plantillas a continuación. Instale las plantillas en la carpeta My VPS y acceda a ellas a través de la carpeta VPS CUSTOM. (Las plantillas VPS son compatibles con la versión de software de torno NGC 100.17.000.1200 o posterior). La plantilla de brochado del torno se puede encontrar en el control del torno Haas en la pestaña VPS de su página de edición.

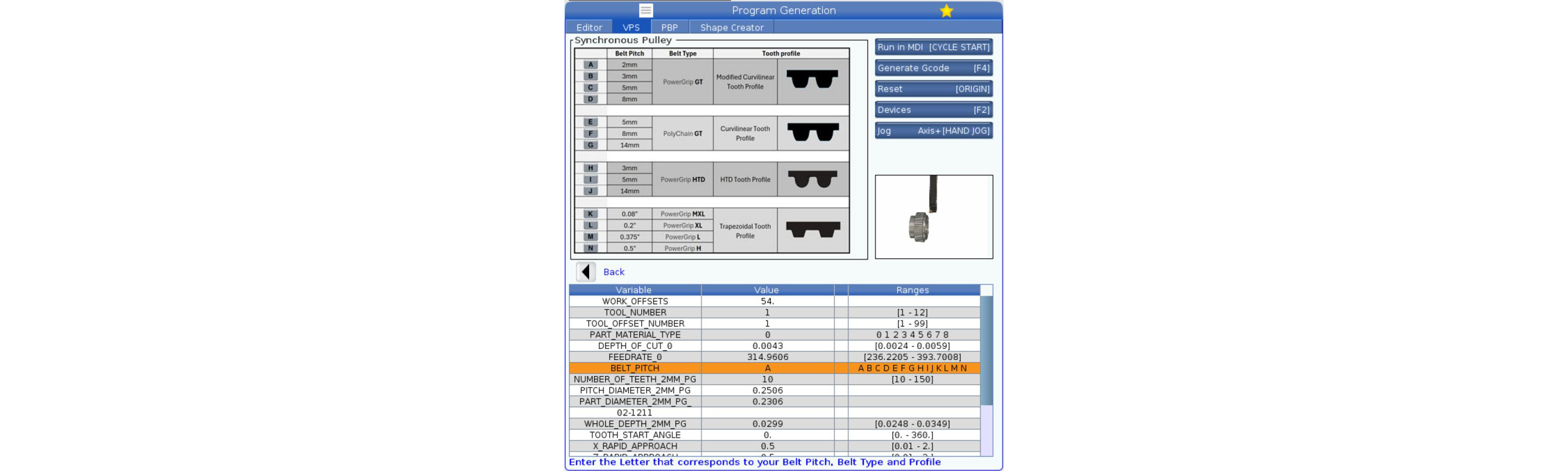

PLANTILLA DE VPS DE POLEA SÍNCRONA
Plantillas VPS de Haas incorporadas

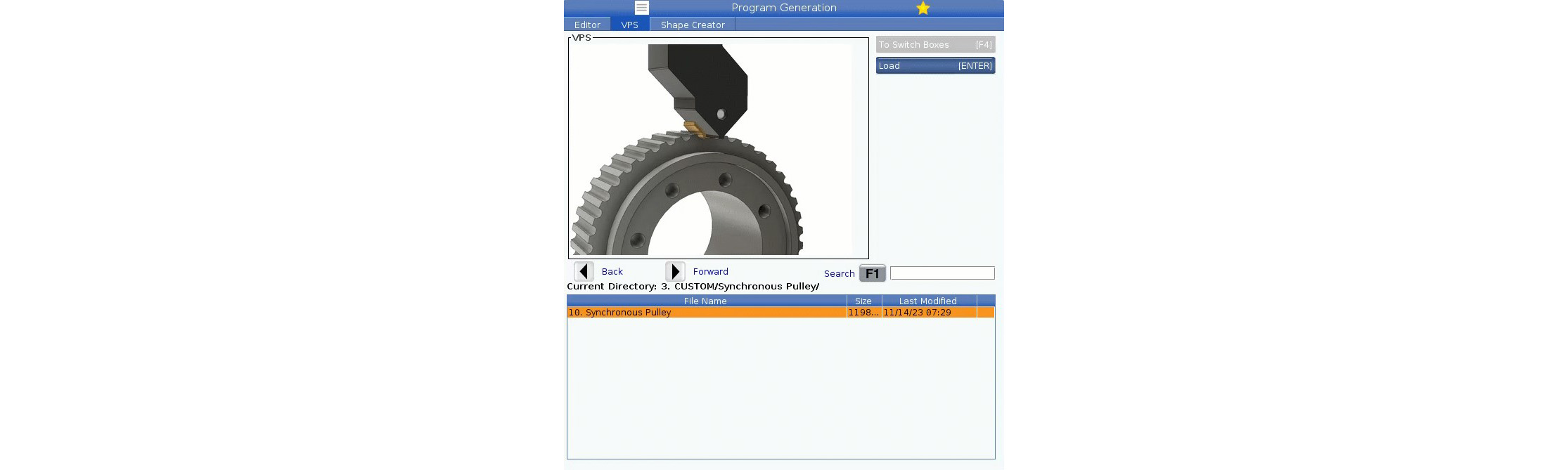

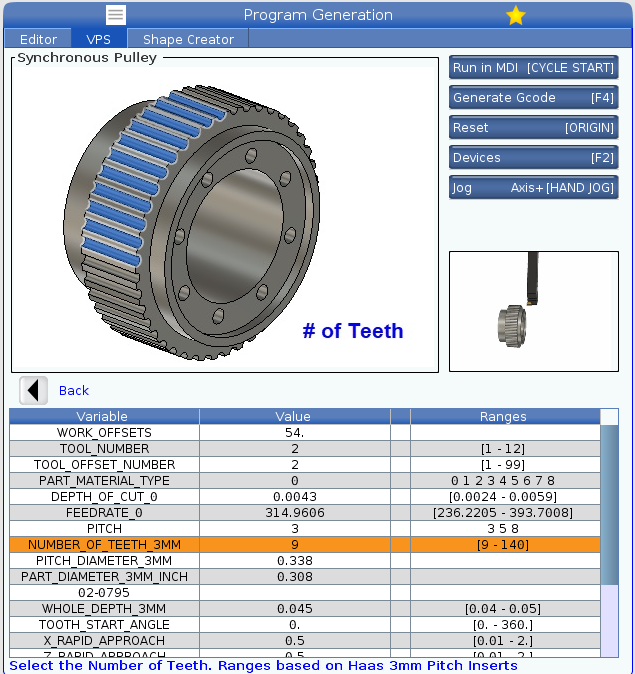

Elimine cualquier problema de programación descargando la plantilla VPS de polea sincrónica Haas directamente en su torno para permitir que se generen programas utilizando el ciclo fijo de brochado G156. Basta con introducir datos básicos, como el número de herramienta y el tipo de material, el paso de la correa y el número de dientes de la polea. Deje que la plantilla genere un programa para formar los dientes de la polea, con datos como el diámetro de paso, el diámetro de la pieza y la profundidad completa calculada.
* Si el control de su máquina no tiene las plantillas incorporadas, puede descargar las plantillas anteriores. Instale las plantillas en la carpeta My VPS y acceda a ellas a través de la carpeta VPS CUSTOM. (Las plantillas VPS son compatibles con la versión de software del torno NGC 100.17.000.1200 o posterior.) La plantilla de brochado de poleas síncronas se puede encontrar en el control del torno Haas en la pestaña VPS de su página de edición.
PRECAUCIÓN: Esta es una plantilla beta. Verifique la ruta del programa generado en gráficos. También se recomienda realizar un ciclo de la secuencia sin una pieza cargada (cortes de aire) antes de comenzar con el mecanizado.
