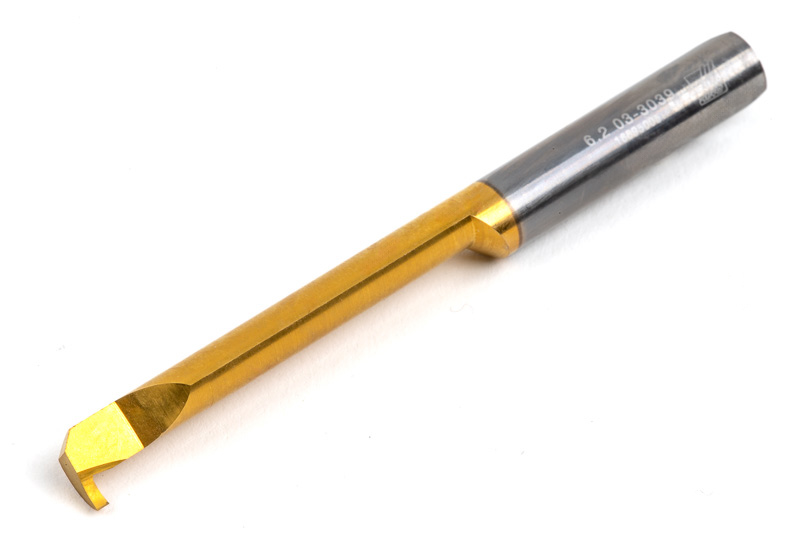

HMG-6, herramienta de microrranurado interno (ID) de carburo de 6 mm de diámetro, ancho de corte de 1 mm x longitud del cabezal de 35 mm, derecha

Referencia 03-3039MICROTORNEADO, HMG-6R6.2-35-100-18 TIN
* Todos los precios y especificaciones están sujetos a cambios sin previo aviso. La apariencia real del producto & los accesorios incluidos pueden diferir.
¿CÓMO USAR ESTE PRODUCTO?
Speeds & Feeds
Descarga documentos
Tabla de materiales ISO
Material de pieza principal
P - Acero
K - Hierro fundido
Material de pieza secundario
M - Acero inoxidable
S - Aleaciones de alta temperatura
Especificaciones técnicas

Sistema de medición

Universal - ANSI, ISO

Tipo

Herramienta

  Tipo de recorrido de herramienta

Ranurado de ID

Orientación de la herramienta

Interno

Mango de herramienta

Right

Estilo de inserto

HMG - Ranurado

Material de pieza principal

P - Acero, K - Hierro fundido

Material de pieza secundario

M - Acero inoxidable, S - Aleaciones de alta temperatura

Material

Carburo

Revestimiento

TiN

Tamaño de la conexión

6

[ØD] Mín. Diámetro de mecanizado

0.244 in \ 6.2 mm

[ØDMM] Diámetro del mango

0.236 in \ 6.0 mm

[LH] Longitud del cabezal

1.378 in \ 35.0 mm

[OAL] Longitud total

2.48 in \ 63.0 mm

[OHX] Voladizo máximo

1.59 in \ 40.5 mm

[CW] Ancho de corte

0.039 in \ 1.0 mm

[T-MAX] Profundidad máxima

0.071 in \ 1.8 mm

[S] Dimensión del centro a la plaquita

0.116 in \ 2.95 mm

Peso

0.1 lbs \ 0.1 kg

País de origen

Corea del Sur
Imágenes técnicas
Ampliar dibujo lineal & especificaciones
