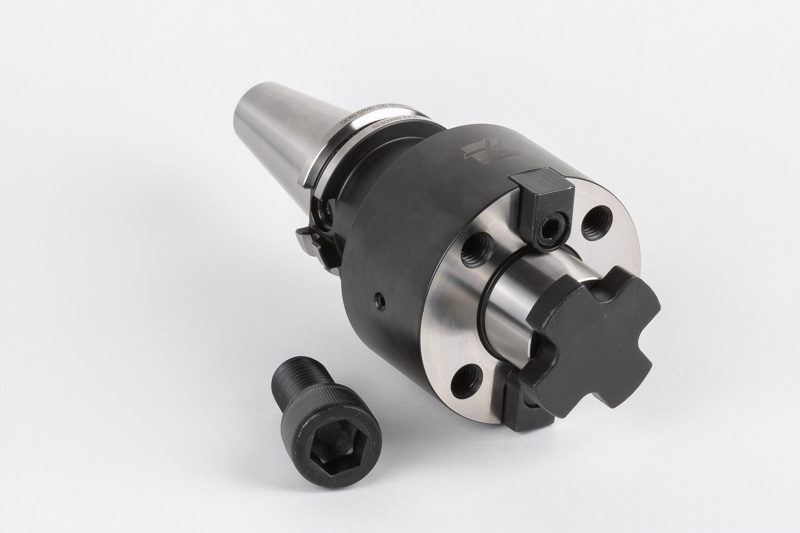

SK40/DIN freesdoornhouder, 40 mm pilootdiameter x 100 mm strooklengte, koeling door de spil
Artikelnummer 04-0517SK40-SM40-100
Beschrijving
Deze SK40/DIN 69871 freesdoornhouder heeft een boorgat van 40 mm, en een strooklengte van 100 mm. Hij is gemaakt van gehard gelegeerd staal en ontworpen om verschillende freesdoorn- en kopfrezen in as-stijl vast te houden. De schijfsleutels kunnen worden verwijderd voor extra veelzijdigheid. Bevat een solide asschroef; een koelmiddel doorlatende asschroef is vereist voor koeling door de spil (TSC) frezen. Deze houder heeft een M16x2.0 aantrekbout/blokkeerknop-schroefdraad.Documenten downloaden
Technische specificaties
Meetsysteem | Metrisch - ISO |
Conus | SK40 \ DIN 69871 |
[ØPD] Pilootdiameter | 40.0 mm |
[ØBD] Schachtdiameter | 88.0 mm |
[GL] Strooklengte | 100.0 mm |
[BL] Lichaamslengte | 65.0 mm |
[PL] Pilootlengte | 27.0 mm |
[DH] Hoogte aandrijfoog | 8.0 mm |
[a] Spiebaanbreedte | 16.0 mm |
Schroefdraad [TP1] | M20x2.5 |
Concentriciteit | 0,01 mm |
Gebalanceerd tot OMW/MIN | 20000 |
Schroefdraadafmeting aantrekbout | M16X2.0 |
Koelmiddel door gereedschap | Ja |
Spilaandrijvingsleuven | Ja |
Gewicht | 8.2 lbs \ 3.7 kg |
Land van herkomst | China |
Technische afbeeldingen
Vergroot lijntekening en specificaties
