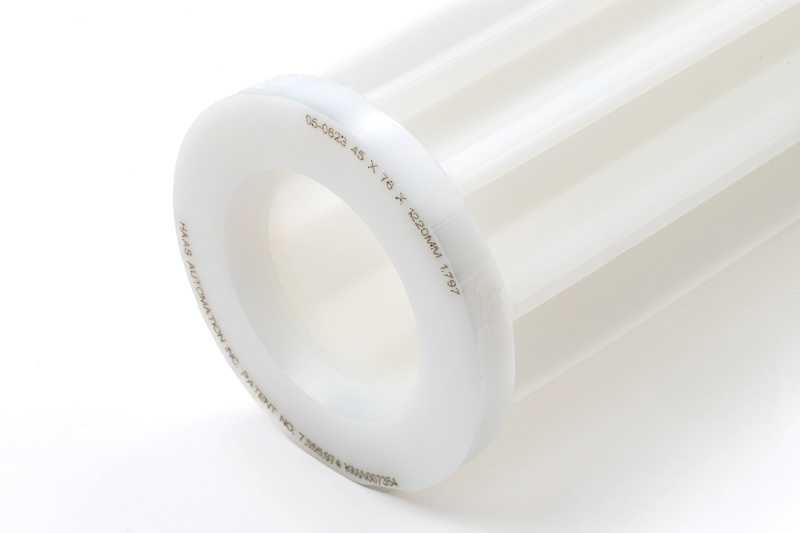

1,06 m geëxtrudeerde spilvoering van Haas, boordiameter 45 mm x buitendiameter 76 mm, voor rond staafmagazijn
Artikelnummer 05-0623VOERING 45 X 76 X 1.220 MM
Beschrijving
Haas spilvoeringen bieden extra stabiliteit aan het staafmagazijn tijdens draaibewerkingen. Deze spilvoeringen zijn gemaakt van duurzaam geëxtrudeerd polyethyleen met hoge dichtheid en zijn een eenvoudig en goedkoop gereedschap om in de werkplaats te gebruiken. Met een interne boring van 45 mm en een externe diameter van 76 mm met interferentiepassing, zijn deze spilvoeringen ontworpen om trillingen te verminderen en de werkstroom te maximaliseren met behulp van de Haas-staafdoorvoer.Technische specificaties
Meetsysteem | Metrisch - ISO |
Type | Liner |
Machinemodellen | DS-30Y, ST-25, ST-25Y, ST-30 |
Nominale boordiameter | 45.0 mm |
Nominale externe diameter | 76.0 mm |
[ØD] Boordiameter | 45.5 +0.25 / -0.00 mm |
[ØED] externe diameter | 77.1 ±0.254 mm |
[A] Kopdiameter | 83.8 mm |
[BL] Lichaamslengte | 1066.8 mm |
[OAL] Totale lengte | 1076.45 mm |
Gewicht | 1.4 lbs \ 0.6 kg |
Land van herkomst | VS |
Technische afbeeldingen
Vergroot lijntekening en specificaties
