Zapoznaj się z naszą gamą narzędzi do przeciągania CNC oraz płytek do precyzyjnej zastosowania do obróbki skrawaniem. Poznaj wysokiej jakości narzędzia do przeciągania zaprojektowane, aby zapewnić wydajne cięcie i precyzyjne wyniki. Nasze płytki zostały zaprojektowane z myślą o trwałości i optymalnej kontroli nad wiórami – zapewniają płynną obróbkę frezarską i tokarską CNC.
Narzędzia do przeciągania Haas
- Linia narzędzi Haas do przeciągania obejmuje szeroką gamę narzędzi i wkładek o różnych kształtach i wymiarach. Wybierz zastosowanie – rowek wpustowy, spirala lub prostokąt – a następnie zobacz wymiary płytki, aby znaleźć właściwą.
- Uchwyty do przeciągania Haas są produkowane z hartowanej stali narzędziowej o przekroju umożliwiającym korzystanie z płytki o twardości 58/60 Rc. Wszystkie uchwyty do obróbki powierzchni wewnętrznych posiadają otwory do podawania chłodziwa przez narzędzie, umożliwiające chłodziwu smarowanie i schładzanie płytki oraz odrzucanie wiórów wytwarzanych podczas procesów przeciągania i dłutowania.
- Uchwyty z rowkiem wpustowym mają spłaszczenia po obu stronach trzonka, umożliwiające ich montaż w dowolnym kierunku, aby ułatwić obróbkę powierzchni wewnętrznej lub zewnętrznej. Więcej informacji podano na stronie danych technicznych.
- Każdy uchwyt jest dostępny w dwóch długościach, jako standardowy i przedłużony (dłuższe są oznaczone kodem z literą L na końcu). Uchwyty do obróbki powierzchni wewnętrznych mają trzonki o średnicy 25 mm i mogą być łatwo montowane na uchwytach narzędziowych ID do głowic tokarek lub w oprawkach narzędziowych frezów końcowych na wrzecionach frezarek.
- Dla wszystkich oprawek narzędziowych dostępne są płyty do wyrównywania umożliwiające dokładną orientację uchwytu względem obrabianego przedmiotu na centrach frezarskich. Na tokarkach bez osi Y wyrównywanie uchwytów wykonuje się łatwo za pomocą tulei mimośrodowych umożliwiających dokładną regulację uchwytu względem linii środkowej obrabianego przedmiotu.

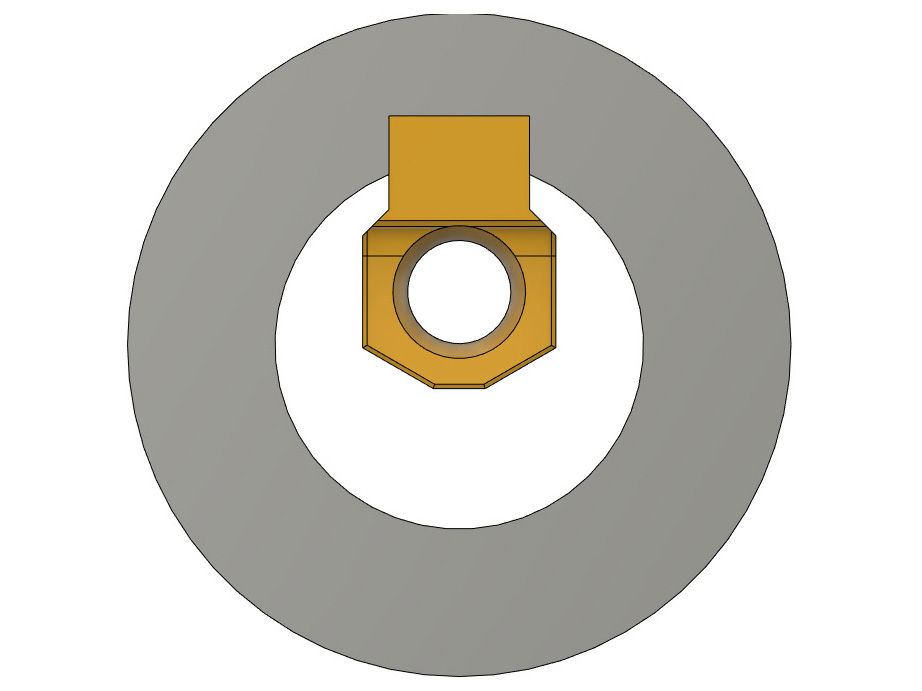

PROFIL ROWKA WYPUSTOWEGO
Uchwyty:
- Stal narzędziowa ulepszana cieplnie o twardości 58-60 HRC
- Zwiększona odporność na ściskanie, zapewniająca większą trwałość
- System chłodzenia przez narzędzie zapewnia chłodzenie, smarowanie i usuwa wióry
Płytki:
- Stop spiekany o twardości 70-71 HRC
- Wysoka twardość zapewnia wytrzymałość pod dużym naciskiem
- Powłoka TiN zapewnia ochronę przed zużyciem i zapobiega zacieraniu
- Dostępne z pasowaniem luźnym, suwliwym i z wciskiem
PROFIL KWADRATOWY
Uchwyty:
- Stal narzędziowa ulepszana cieplnie o twardości 58-60 HRC
- Zwiększona odporność na ściskanie, zapewniająca większą trwałość
- System chłodzenia przez narzędzie zapewnia chłodzenie, smarowanie i usuwa wióry
Płytki:
- Stop spiekany o twardości 70-71 HRC
- Wysoka twardość zapewnia wytrzymałość pod dużym naciskiem
- Powłoka TiN zapewnia ochronę przed zużyciem i zapobiega zacieraniu
- Jednej płytki można używać do wykonywania różnych rozmiarów
Wymagany jest nadwymiarowy otwór wstępnie wywiercony
Średnica wstępnie wywierconego otworu = grubość elementu kwadratowego x 1,050
Przykład: 10 mm x 1,050 = 10,50 mm
PROFIL SZEŚCIOKĄTNY
Uchwyty:
- Stal narzędziowa ulepszana cieplnie o twardości 58-60 HRC
- Zwiększona odporność na ściskanie, zapewniająca większą trwałość
- System chłodzenia przez narzędzie zapewnia chłodzenie, smarowanie i usuwa wióry
Płytki:
- Stop spiekany o twardości 70-71 HRC
- Wysoka twardość zapewnia wytrzymałość pod dużym naciskiem
- Powłoka TiN zapewnia ochronę przed zużyciem i zapobiega zacieraniu
- Jednej płytki można używać do wykonywania różnych elementów sześciokątnych
Wymagany jest nadwymiarowy otwór wstępnie wywiercony
Średnica wstępnie wywierconego otworu = grubość elementu kwadratowego x 1,020
Przykład: 10 mm x 1,020 = 10,20 mm

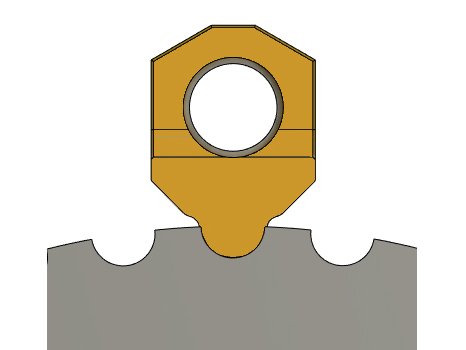

PROFIL SYNCHRONICZNEGO KOŁA WAŁKA ROZRZĄDU
Linia przeciągania synchronicznego koła wałka rozrządu Haas składa się z szerokiego zakresu płytek tworzących różne profile zębów i podziałki dla synchronicznych kół pasowych (znanych również jako pasy synchronizacji). Płytki są produkowane zgodnie ze zmodyfikowanymi metrycznymi profilami krzywoliniowymi, co pozwala na wykonanie własnych zębatek lub kół wałków rozrządu w celu dopasowania do pasów synchronicznych od PowerGrip®, GT®, PowerHouse® i innych.
Powłoka i klasa płytki
Płytki synchronicznych kół wałków rozrządu Haas są wytwarzane ze stopu spiekanego, a następnie poddawane obróbce cieplnej do uzyskania twardości 70–71 Rc. Zapewnia to dużą wytrzymałość wkładek, dzięki czemu wytrzymują duże naciski generowane podczas przeciągania. Te wkładki są powlekane azotkiem tytanu (TiN), który zwiększa odporność na zużycie i zmniejsza tarcie.
Uchwyty:
- Oprawki narzędziowe do przeciągania Haas HUTE OD są dostępne ze standardowymi trzpieniami calowymi i metrycznymi.
- Hartowana i odpuszczana stal narzędziowa o przekroju umożliwiającym korzystanie z płytki utwardzonej do 58/60 Rc.
- Zwiększona odporność na ściskanie, zapewniająca większą trwałość.
Płytki:
- Stop spiekany o twardości 70-71 HRC.
- Wysoka twardość zapewnia wytrzymałość pod dużym naciskiem.
- Powłoka TiN zapewnia ochronę przed zużyciem i zapobiega zacieraniu.
- Profile dla PowerGrip®, GT®, PowerHouse® i innych podobnych pasów synchronicznych.
- Dostępne w rozmiarach calowym i metrycznym.
Wysokowydajne paski rozrządu
Szablony VPS do przeciągania

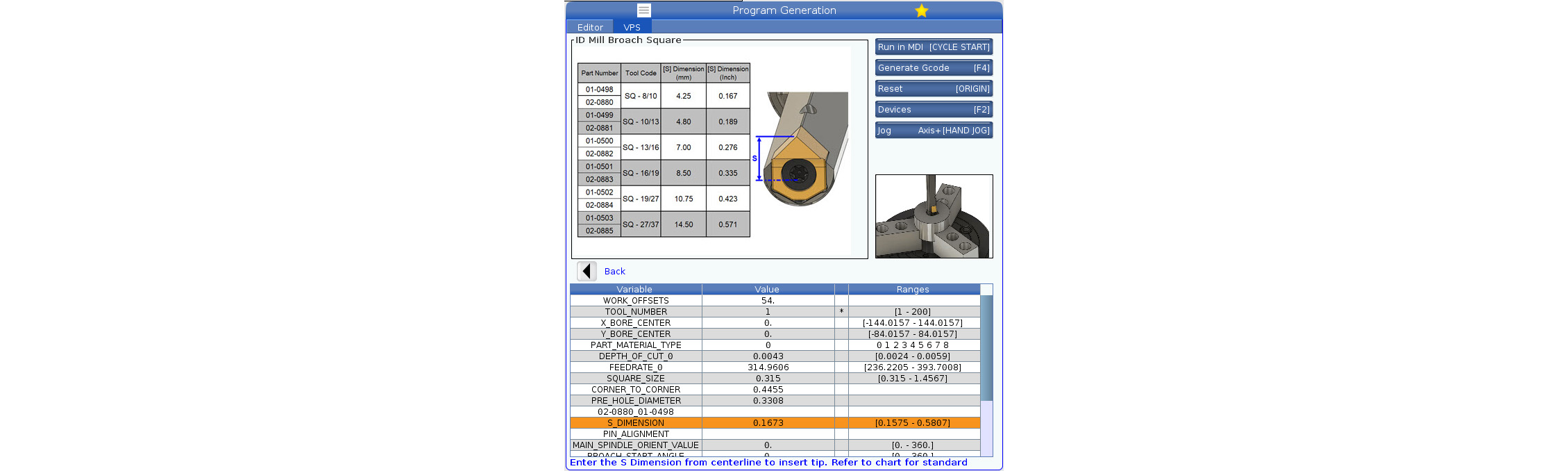

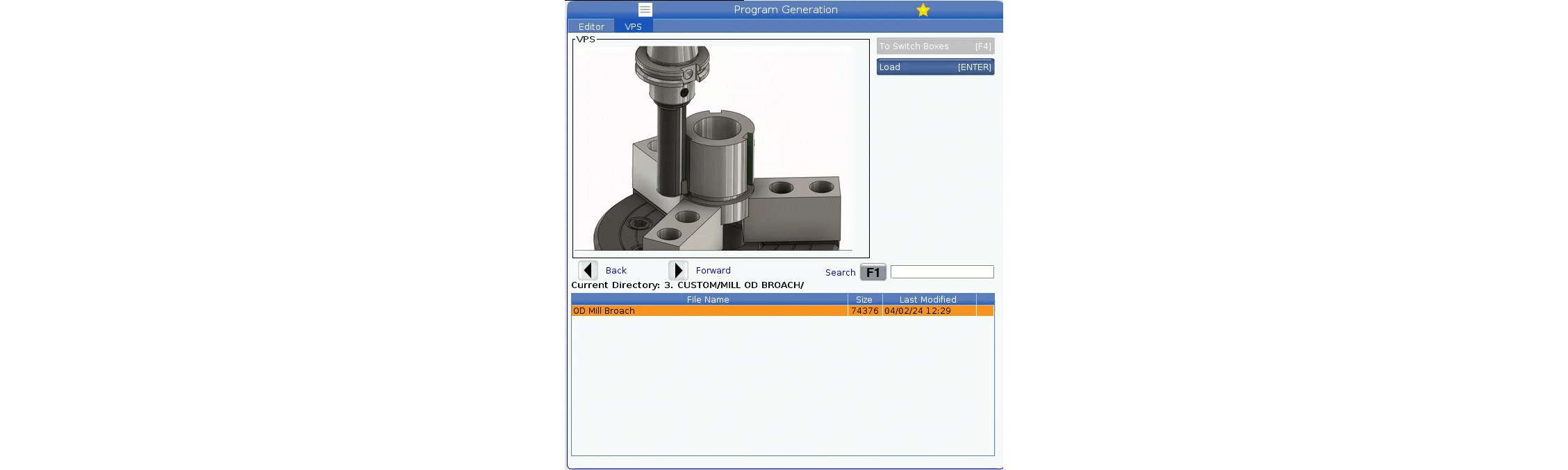

SZABLONY VPS DO PRZECIĄGANIA ŚREDNICY WEWNĘTRZNEJ/ZEWNĘTRZNEJ NA FREZARCE
Wbudowane szablony VPS do przeciągania na frezarce
Szybko i łatwo uruchom przeciąganie na swojej frezarce Haas! Firma Haas oferuje łatwy w obsłudze wizualny system programowania do przeciągania, dostępny w systemie sterowania Haas.
* Jeśli sterownik maszyny nie ma wgranych fabrycznie odpowiednich szablonów, można je pobrać powyżej. Szablon należy zainstalować w folderze Mu VPS, a następnie otworzyć z katalogu VPS CUSTOM. (Szablony VPS są kompatybilne z oprogramowaniem NGC frezarki w wersji 100.22.000.1000 lub nowszej). Szablon do przeciągania na frezarce można znaleźć na karcie VPS na ekranie edycji w systemie sterowania frezarki Haas.
UWAGA: Są to szablony beta. Sprawdź ścieżkę wygenerowanego programu w grafice. Zaleca się również cykl sekwencji bez części załadowanej (cięcia powietrza) przed rozpoczęciem obróbki.

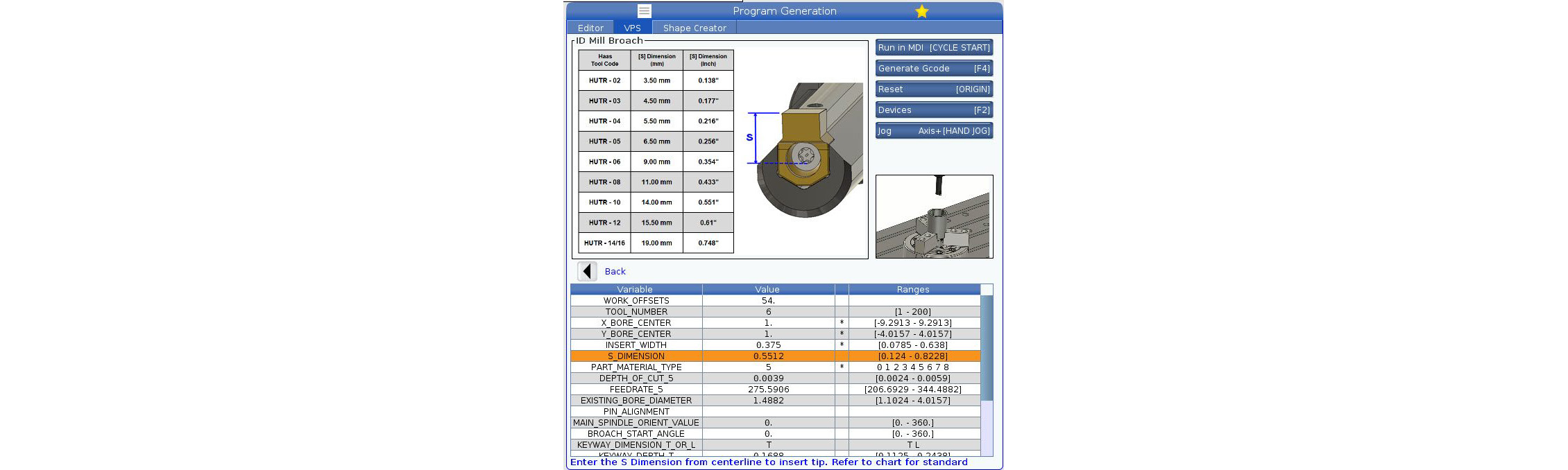

SZABLONY VPS DO PRZECIĄGANIA ŚREDNICY WEWNĘTRZNEJ/ZEWNĘTRZNEJ NA TOKARCE
Wbudowane szablony VPS Haas do przeciągania na tokarce
Szybko i łatwo uruchom przeciąganie na swojej tokarce Haas. Firma Haas oferuje łatwy w obsłudze wizualny system programowania do przeciągania, dostępny w systemie sterowania Haas.
* Jeśli sterownik maszyny nie ma wgranych fabrycznie odpowiednich szablonów, można je pobrać poniżej. Zainstaluj szablony w folderze My VPS, a następnie otwórz je z folderu VPS CUSTOM. (Szablony VPS są kompatybilne z oprogramowaniem NGC tokarki w wersji 100.22.000.1000 lub nowszej). Szablon do przeciągania na tokarce można znaleźć na karcie VPS na ekranie edycji w systemie sterowania tokarki Haas.

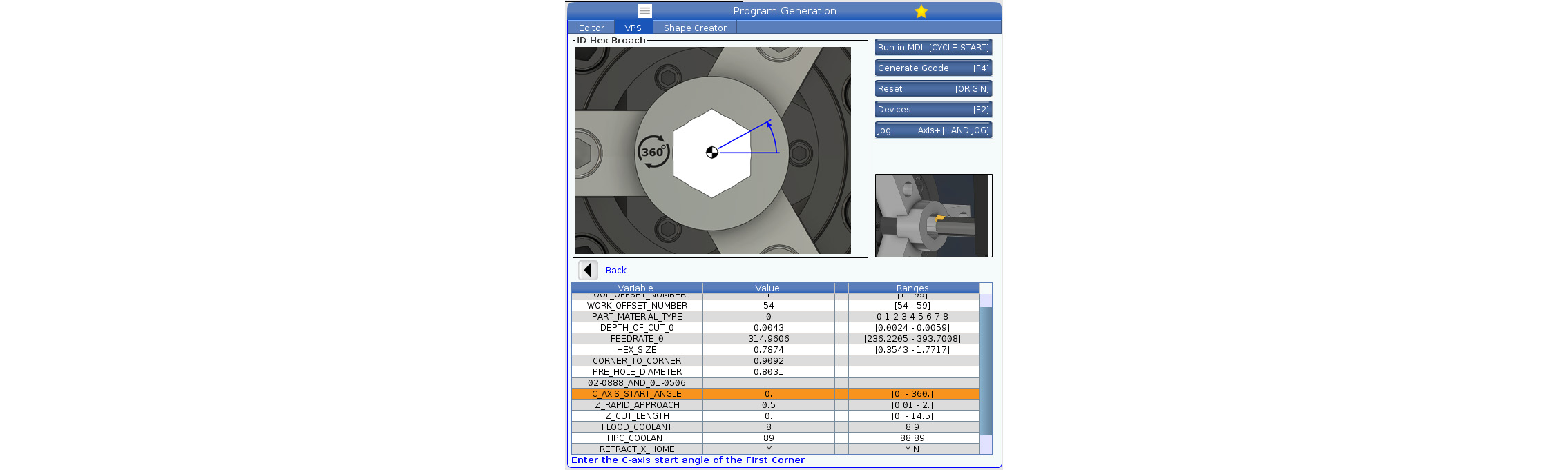

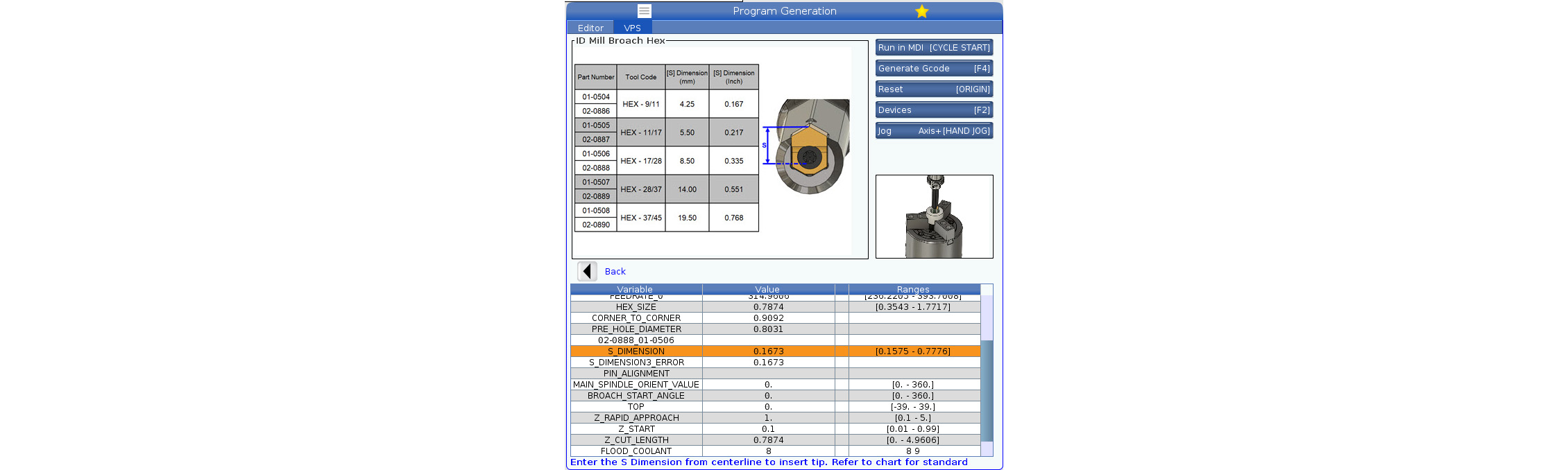

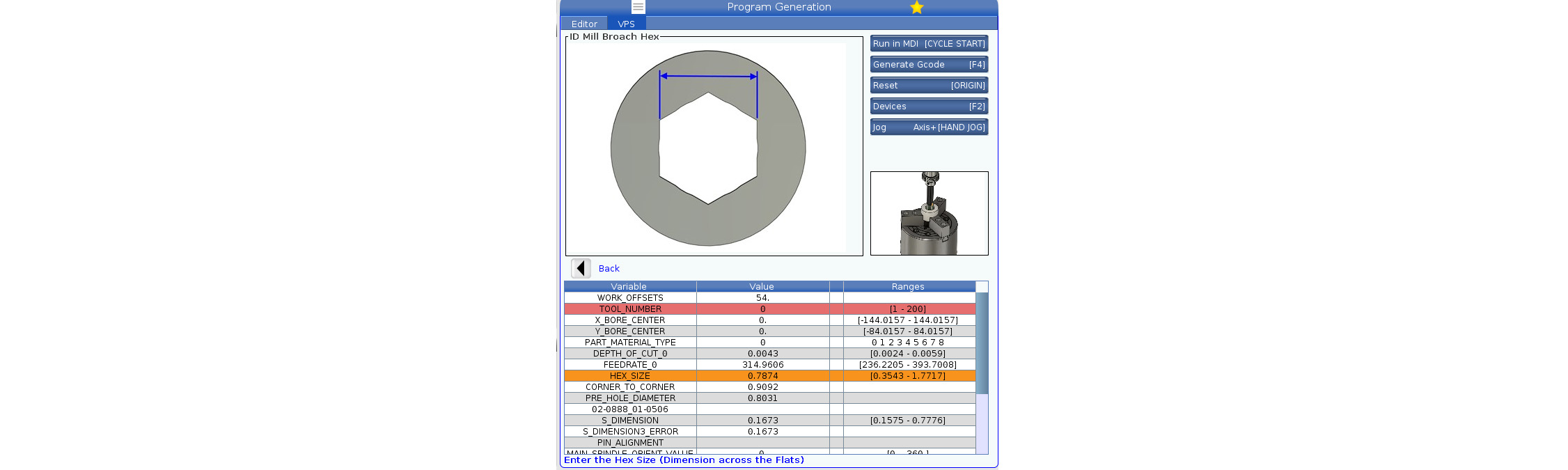

SZABLONY VPS DO PRZECIĄGANIA SZEŚCIOKĄTNEGO na frezarce
Wbudowane szablony VPS Haas do przeciągania sześciokątnego na frezarce
Szybkie i łatwe uruchamianie przeciągania na frezarce Haas. Firma Haas oferuje łatwy w obsłudze wizualny system programowania do przeciągania, dostępny w systemie sterowania Haas.
* Jeśli sterownik maszyny nie ma wgranych fabrycznie odpowiednich szablonów, można je pobrać powyżej. Szablon należy zainstalować w folderze Mu VPS, a następnie otworzyć z katalogu VPS CUSTOM. (Szablony VPS są kompatybilne z oprogramowaniem NGC frezarki w wersji 100.22.000.1000 lub nowszej). Szablon do przeciągania na frezarce można znaleźć na karcie VPS na ekranie edycji w systemie sterowania frezarki Haas.
UWAGA: Są to szablony beta. Sprawdź ścieżkę wygenerowanego programu w grafice. Zaleca się również cykl sekwencji bez części załadowanej (cięcia powietrza) przed rozpoczęciem obróbki.
SZABLONY VPS DO PRZECIĄGANIA SZEŚCIOKĄTNEGO NA TOKARCE
Wbudowane szablony VPS Haas do przeciągania sześciokątnego na tokarce
Szybko i łatwo uruchom przeciąganie na swojej tokarce Haas. Firma Haas oferuje łatwy w obsłudze wizualny system programowania do przeciągania, dostępny w systemie sterowania Haas.
*Jeśli sterownik maszyny nie ma wgranych fabrycznie odpowiednich szablonów, można je pobrać poniżej. Szablon należy zainstalować w folderze Mu VPS, a następnie otworzyć z katalogu VPS CUSTOM. (Szablony VPS są kompatybilne z tokarką NGC w wersji 100.17.000.1200 lub nowszej). Szablon do przeciągania na tokarce można znaleźć na karcie VPS na ekranie edycji w systemie sterowania tokarki Haas.

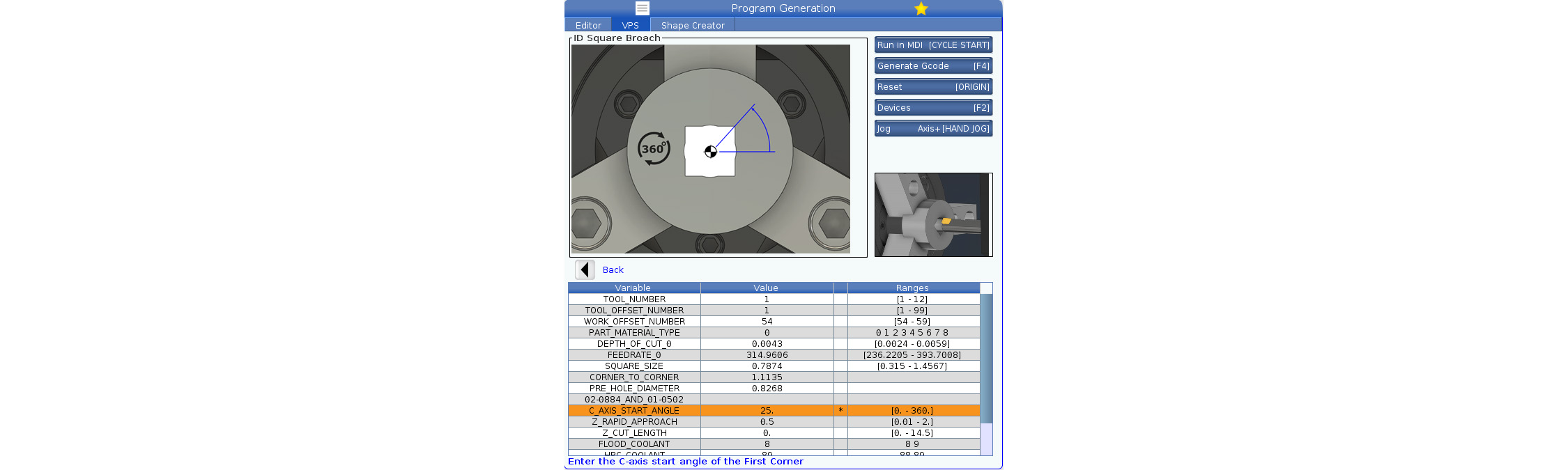

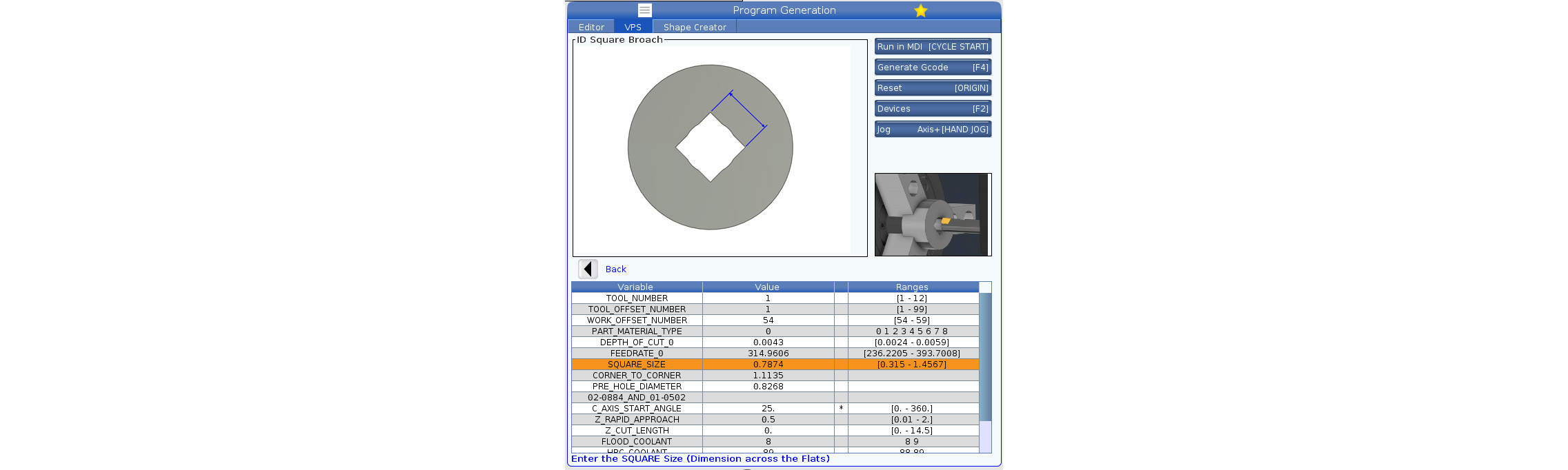

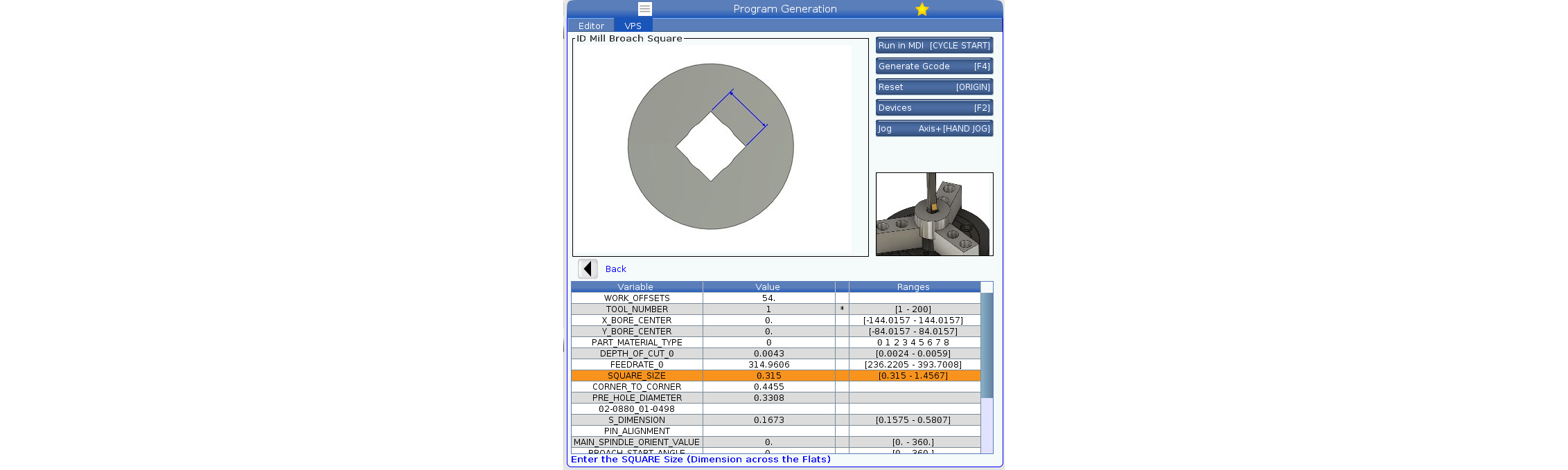

SZABLONY VPS DO PRZECIĄGANIA PROSTOKĄTNEGO NA FREZARCE
Wbudowane szablony VPS Haas do przeciągania prostokątnego na frezarce
Szybkie i łatwe uruchamianie przeciągania na frezarce Haas. Firma Haas oferuje łatwy w obsłudze wizualny system programowania do przeciągania, dostępny w systemie sterowania Haas.
* Jeśli sterownik maszyny nie ma wgranych fabrycznie odpowiednich szablonów, można je pobrać powyżej. Szablon należy zainstalować w folderze Mu VPS, a następnie otworzyć z katalogu VPS CUSTOM. (Szablony VPS są kompatybilne z oprogramowaniem NGC frezarki w wersji 100.22.000.1000 lub nowszej). Szablon do przeciągania na frezarce można znaleźć na karcie VPS na ekranie edycji w systemie sterowania frezarki Haas.
UWAGA: Są to szablony beta. Sprawdź ścieżkę wygenerowanego programu w grafice. Zaleca się również cykl sekwencji bez części załadowanej (cięcia powietrza) przed rozpoczęciem obróbki.
SZABLONY VPS DO PRZECIĄGANIA PROSTOKĄTNEGO NA TOKARCE
Wbudowane szablony VPS Haas do przeciągania prostokątnego na tokarce
Szybko i łatwo uruchom przeciąganie na swojej tokarce Haas. Firma Haas oferuje łatwy w obsłudze wizualny system programowania do przeciągania, dostępny w systemie sterowania Haas.
*Jeśli sterownik maszyny nie ma wgranych fabrycznie odpowiednich szablonów, można je pobrać poniżej. Szablon należy zainstalować w folderze Mu VPS, a następnie otworzyć z katalogu VPS CUSTOM. (Szablony VPS są kompatybilne z tokarką NGC w wersji 100.17.000.1200 lub nowszej). Szablon do przeciągania na tokarce można znaleźć na karcie VPS na ekranie edycji w systemie sterowania tokarki Haas.

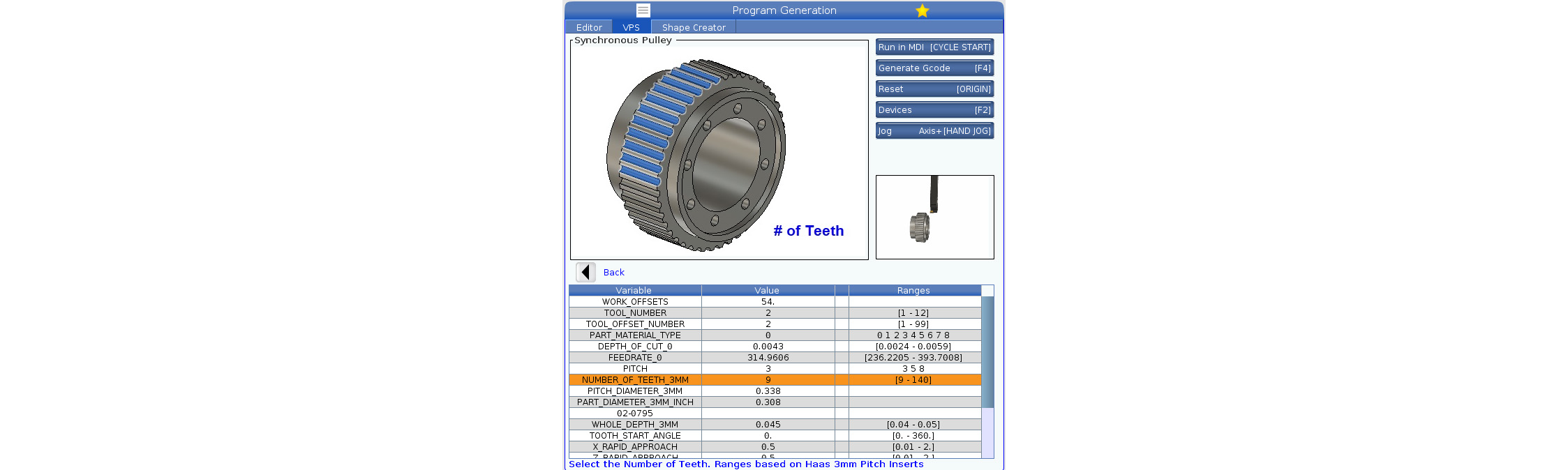

SZABLON VPS SYNCHRONICZNEGO KOŁA WAŁKA ROZRZĄDU
Wbudowane szablony VPS Haas
Rozwiąż wszelkie problemy z programowaniem, pobierając szablon VPS synchronicznego koła wałka rozrządu Haas prosto na tokarkę, aby umożliwić generowanie programów za pomocą cykl standardowy przeciągania G156. Wystarczy wprowadzić podstawowe dane, takie jak numer narzędzia i typ materiału, a następnie wprowadzić skok pasa i liczbę zębów koła pasowego. Pozwól szablonowi wygenerować program, aby utworzyć zęby koła pasowego, z obliczonymi danymi, takimi jak średnica skoku, średnica części i pełna głębokość.
* Jeśli sterownik maszyny nie ma wgranych fabrycznie odpowiednich szablonów, można je pobrać powyżej. Szablon należy zainstalować w folderze Mu VPS, a następnie otworzyć z katalogu VPS CUSTOM. (Szablony VPS są kompatybilne z tokarką NGC w wersji 100.17.000.1200 lub nowszej). Szablon do przeciągania na synchronicznym kole wałka rozrządu można znaleźć na karcie VPS na ekranie edycji w systemie sterowania tokarki Haas.
UWAGA: Jest to szablon beta. Sprawdź ścieżkę wygenerowanego programu w grafice. Zaleca się również cykl sekwencji bez części załadowanej (cięcia powietrza) przed rozpoczęciem obróbki.
